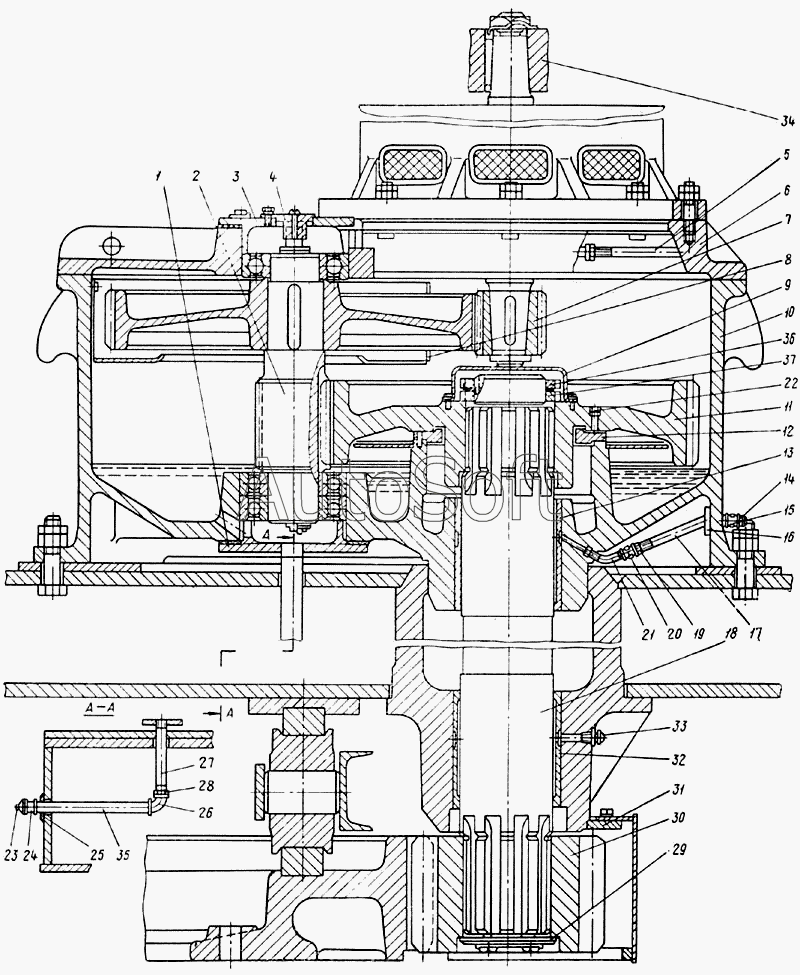

Каталог запасных частей к технике: УЗТМ ЭКГ-4. Редуктор механизма поворота
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1014.61.00.1 | 1***1 | Редуктор механизма поворота | |
| 1 | 1***4 | Фланец глухой | |
| 2 | 1***б | Промежуточный вал | |
| 3 | 1***1 | Фланец | |
| 4 | 1***б | Крышка | |
| 5 | 1***2 | Труба | |
| 6 | 1***6 | Крышка редуктора | |
| 7 | 1***6 | Шестерня моторная | |
| 8 | 1***б | Маслосборник | |
| 9 | 1***б | Установка колпака | |
| 10 | 1***7 | Корпус редуктора | |
| 11 | 1***9 | Зубчатое колесо | |
| 12 | 1***8 | Шайба | |
| 13 | 1***1 | Втулка | |
| 14 | А***0 | Тавотница ТРГК 3/8"Труб. | |
| 15 | 1***2 | Переходная муфта | |
| 16 | 1***9 | Шайба | |
| 17 | 1***2 | Труба 8х200 | |
| 18 | 1***) | Вал | |
| 19 | 0***6 | Гайка Труб. 1/4" | |
| 20 | А***8 | Муфта длинная 15 | |
| 21 | 1***1 | Труба 8х80 | |
| 22 | 1***1 | Пробка | |
| 23 | А***4 | Пробка 40 ГОСТ 8963-59 | |
| 24 | А***8 | Муфта длинная 15 | |
| 25 | 1***9 | Проушина | |
| 26 | А***5 | Угольник 20 ГОСТ 8946-59 | |
| 27 | 1***5 | Труба 25х275 | |
| 28 | А***3 | Контргайка 25 | |
| 29 | 1***5 | Шайба упорная 180/80 | |
| 30 | 1***1 | Шестерня | |
| 31 | 1***2 | Кожух | |
| 32 | 1***2 | Втулка | |
| 33 | А***0 | Тавотница ТРГК 3/8"Труб. | |
| 34 | 1***1 | Шкив тормозной | |
| 35 | 1***1 | Труба 25х500 | |
| 36 | 1***8 | Гайка круглая М130х2 | |
| 37 | К***0 | Гайка М130х2 |
