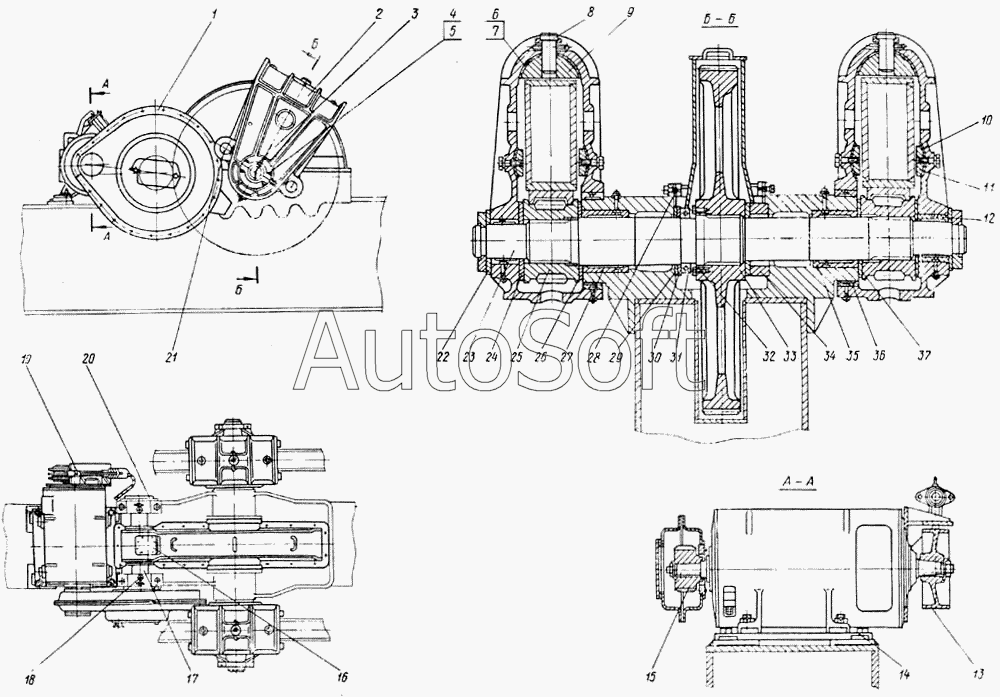

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Напорный механизм
28
18
19
20
21
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1041.03.200.1 | 1***1 | Напорный механизм | |
| К344.1 | К***1 | Шайба пружинная 12Н ГОСТ 6-402-61 | |
| К417 | К***7 | Болт М20х420-010 | |
| К427 | К***7 | Гайка М36-010 ГОСТ 5915-62 | |
| 1 | 1***3 | Кожух первой передачи | |
| 2 | 1***б | Седловой подшипник | |
| 3 | 1***1 | Хомут | |
| 4 | К***7 | Болт М20х420-010 | |
| 5 | К***7 | Гайка М36-010 ГОСТ 5915-62 | |
| 6 | 1***3 | Прокладка | |
| 7 | 1***4 | Прокладка | |
| 8 | 1***3 | Палец | |
| 9 | 1***5 | Ползун | |
| 10 | 1***4 | Прокладка | |
| 11 | 1***5 | Ползун | |
| 12 | 1***2 | Втулка | |
| 13 | 1***2 | Шкив тормозной | |
| 14 | 1***б | Бонна в сборе | |
| 15 | 1***2 | Шестерня моторная | |
| 16 | 0***0 | Крышка | |
| 17 | 1***б | Вал промежуточный | |
| 18 | М***" | Масленка МВ 3/8" | |
| 19 | 1***1 | Тормоз | |
| 20 | 1***1 | Крышка | |
| 21 | 1***3 | Корпус седлового подшипника | |
| 22 | 1***2 | Шайба | |
| 23 | 1***1 | Вал напорный | |
| 24 | 1***1 | Шайба | |
| 25 | 1***4 | Шестерня кремальерная | |
| 26 | 1***2 | Шайба | |
| 27 | 1***1 | Втулка | |
| 28 | 1***8 | Прокладка | |
| 29 | 1***6 | Кольцо | |
| 30 | 1***6 | Шайба | |
| 31 | 1***7 | Полухомут | |
| 32 | 1***8 | Палец | |
| 33 | 1***2 | Колесо зубчатое | |
| 34 | 1***1 | Кольцо | |
| 35 | 1***1 | Втулка | |
| 36 | 1***1 | Втулка | |
| 37 | 1***0 | Шайба |
