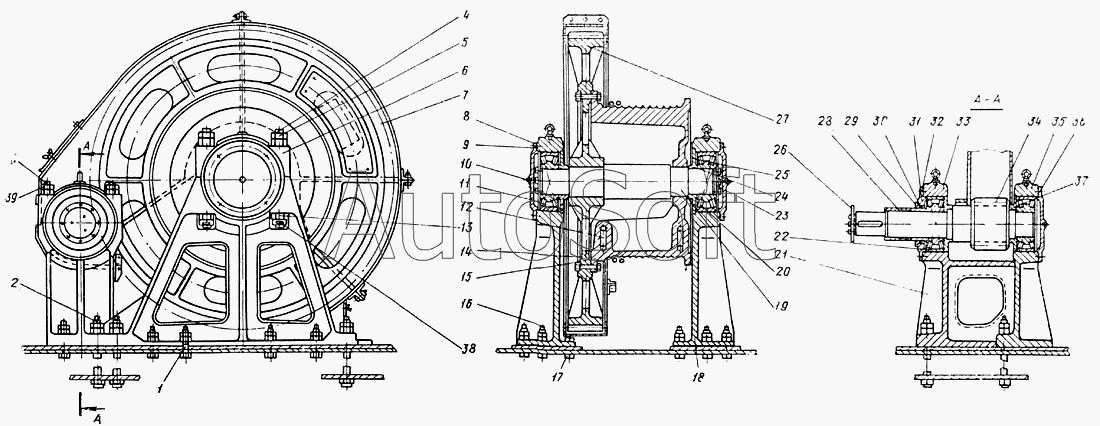

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Привод барабана
29
18
19
20
21
22
23
24
25
26
27
28
17
30
31
32
33
34
35
36
37
38
39
9
1
2
3
4
4
5
6
7
8
10
11
12
13
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1014.59.400 | 1***0 | Привод барабана | |
| 1014.59.400.2Т | 1***Т | Привод барабана | |
| 1 | 1***2 | Болт | |
| 2 | 1***1 | Шпилька М48х775 | |
| 3 | К***0 | Шпилька АМ18х280 | |
| 4 | 1***6 | Шпилька М64х630 | |
| 4 | 1***6 | Шпилька М64х630 | |
| 5 | К***7 | Гайка М36-010 ГОСТ 5915-62 | |
| 6 | 1***4 | Крышка подшипника | |
| 7 | 1***0 | Установка кожухов | |
| 8 | 1***4 | Фланец глухой | |
| 9 | 1***0 | Прокладка | |
| 10 | А***0 | Тавотница ТРГК 3/8"Труб. | |
| 11 | 0***4 | Распорное кольцо | |
| 12 | 1***7 | Клин | |
| 13 | 0***4 | Гайка М64 | |
| 13 | 0***) | Гайка М64 | |
| 14 | 1***Т | Вал барабана | |
| 14 | 1***3 | Вал барабана | |
| 15 | 1***Т | Барабан диаметр 1050 | |
| 15 | 1***7 | Барабан диаметр 1050 | |
| 16 | 1***1 | Болт | |
| 17 | 1***5 | Болт М36х3х215 | |
| 18 | 1***б | Правая стойка лебедки | |
| 19 | 1***4 | Ось барабана | |
| 20 | 3***6 | Роликоподшипник ГОСТ 5721-57 | |
| 21 | 1***3 | Стойка левая | |
| 22 | 3***4 | Роликоподшипник ГОСТ 5721-57 | |
| 23 | 1***3 | Шайба упорная 220 | |
| 24 | 1***9 | Втулка распорная | |
| 25 | 1***8 | Фланец с лабиринтом | |
| 26 | 1***6 | Шайба упорная 220 | |
| 27 | 1***2 | Колесо зубчатое | |
| 28 | 1***1 | Втулка | |
| 29 | 0***) | Кольцо нажимное 194 | |
| 30 | Д***5 | Уплотнение севанитовое НР-190 Н2602 | |
| 31 | 1***2 | Крышка | |
| 32 | 0***) | Прокладка жестяная №25 диаметр 460/362 | |
| 33 | 1***1 | Крышка подшипника | |
| 34 | 1***1 | Вал-шестерня | |
| 35 | 1***1 | Крышка подшипника | |
| 36 | 1***1 | Фланец глухой | |
| 37 | 1***1 | Шайба | |
| 38 | К***1 | Шплинт 10х100 | |
| 39 | К***7 | Гайка М36-010 ГОСТ 5915-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
