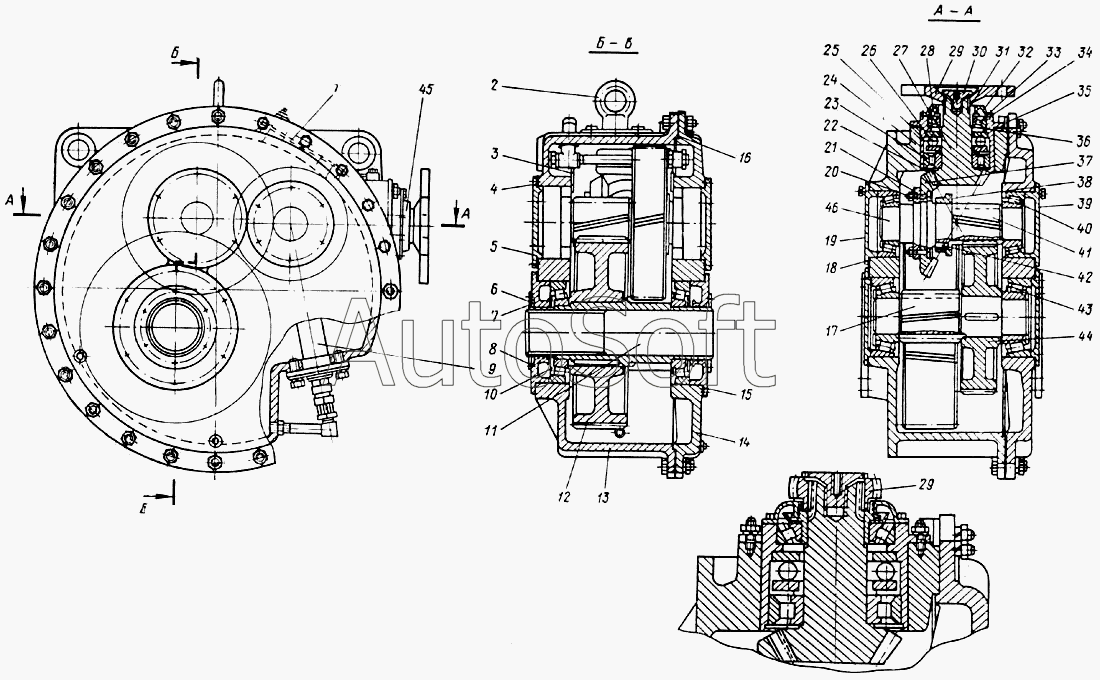

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001.05.85Сб3 | 1***3 | Редуктор | |
| 1 | 0***) | Крышка 200х150 | |
| 2 | 0***) | Пробка | |
| 3 | 1***4 | Лист 4х100х270 | |
| 4 | 1***1 | Прокладка | |
| 5 | 1***8 | Фланец глухой 215 | |
| 6 | 1***1 | Кольцо СП173-143-12 ГОСТ 6308-61 | |
| 7 | 1***1 | Кольцо нажимное | |
| 8 | 1***3 | Фланец сквозной | |
| 9 | 1***3 | Устройство для смазки редуктора | |
| 10 | 7***0 | Роликоподшипник ГОСТ 333-59 | |
| 11 | 1***1 | Вал пустотелый | |
| 12 | 1***1 | Шестерня | |
| 13 | 1***3 | Корпус редуктора | |
| 14 | 1***1 | Крышка редуктора | |
| 15 | 1***1 | Прокладка | |
| 16 | 1***6 | Прокладка | |
| 17 | 1***3 | Вал-шестерня | |
| 18 | 1***1 | Прокладка | |
| 19 | 1***2 | Фланец глухой 100 | |
| 20 | 1***5 | Гайка конической шестерни | |
| 21 | 1***1 | Болт | |
| 22 | 1***1 | Кольцо пружинное | |
| 23 | 2***7 | Роликоподшипник ГОСТ 8328-57 | |
| 24 | 1***1 | Гнездо горловины | |
| 25 | 1***1 | Кольцо упорное | |
| 25 | 1***1 | Маслоотражатель | |
| 25 | 8***0 | Шарикоподшипник нестандартный | |
| 27 | 1***1 | Шестерня коническая | |
| 29 | 1***3 | Зубчатка муфты | |
| 30 | 1***1 | Пробка | |
| 31 | 1***1 | Втулка переходная | |
| 32 | 1***2 | Крышка горловины | |
| 33 | 7***8 | Роликоподшипник ГОСТ 333-59 | |
| 34 | 1***8 | Прокладка | |
| 35 | 1***1 | Прокладка | |
| 36 | 1***1 | Кольцо регулировочное | |
| 37 | 1***1 | Шестерня ведомая коническая | |
| 38 | 1***6 | Эксцентрик | |
| 39 | 1***2 | Фланец левый глухой 170 | |
| 40 | 7***8 | Роликоподшипник нестандартный | |
| 41 | 1***3 | Вал шестерня | |
| 42 | 1***3 | Шпонка | |
| 43 | 7***1 | Роликоподшипник нестандартный | |
| 44 | 1***1 | Шестерня | |
| 45 | 1***2 | Шестерня коническая | |
| 46 | 1***б | Вал |
