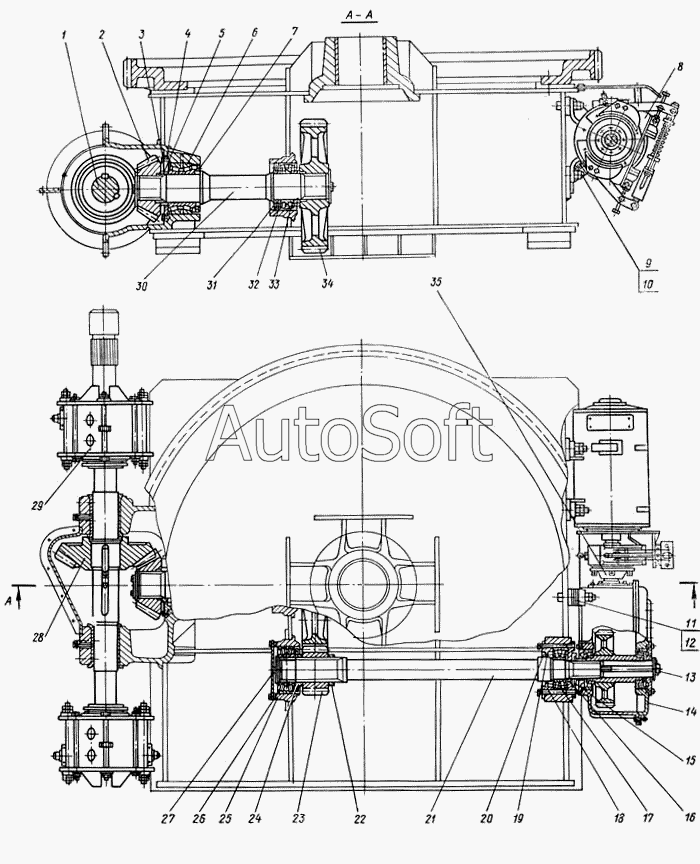

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6А. Ходовой механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1041.05.00 | 1***0 | Ходовой механизм | |
| 1 | 1***6 | Вал поперечный | |
| 2 | 1***5 | Шестерня | |
| 3 | 1***4 | Кольцо распорное | |
| 4 | 1***1 | Крышка | |
| 5 | 1***7 | Прокладка | |
| 6 | 2***0 | Роликоподшипник ГОСТ 0,364-52 | |
| 7 | 1***6 | Кольцо лабиринтное | |
| 8 | 1***1 | Тормоз двигателя хода | |
| 9 | К***2 | Шпилька М36х80 | |
| 10 | 1***2 | Прокладка | |
| 11 | 1***0 | Прокладка 1х110х51 | |
| 12 | 1***9 | Прокладка | |
| 13 | 1***9 | Шайба упорная | |
| 14 | 1***3 | Редуктор | |
| 15 | 1***2 | Втулка лабиринтная | |
| 16 | 1***3 | Фланец с лабиринтом | |
| 17 | 3***6 | Роликоподшипник ГОСТ 5721-57 | |
| 18 | 1***3 | Фланец сквозной | |
| 19 | 0***) | Кольцо СП187-158-12 ГОСТ 6308-52 | |
| 20 | 1***5 | Кольцо нажимное | |
| 21 | 1***1 | Вал | |
| 22 | 1***7 | Кольцо установочное | |
| 23 | 1***6 | Шестерня | |
| 24 | 1***2 | Кольцо лабиринтное | |
| 25 | 1***1 | Втулка коническая | |
| 26 | 3***0 | Роликоподшипник ГОСТ 5721-57 | |
| 27 | 1***2 | Заглушка | |
| 28 | 1***8 | Колесо зубчатое | |
| 29 | 1***2 | Муфта переключения | |
| 30 | 1***0 | Вал продольный | |
| 31 | 1***8 | Кольцо лабиринтное | |
| 32 | 1***3 | Кольцо распорное | |
| 33 | 3***6 | Роликоподшипник ГОСТ 5721-57 | |
| 34 | 1***4 | Колесо зубчатое | |
| 35 | 1***3 | Муфта |
