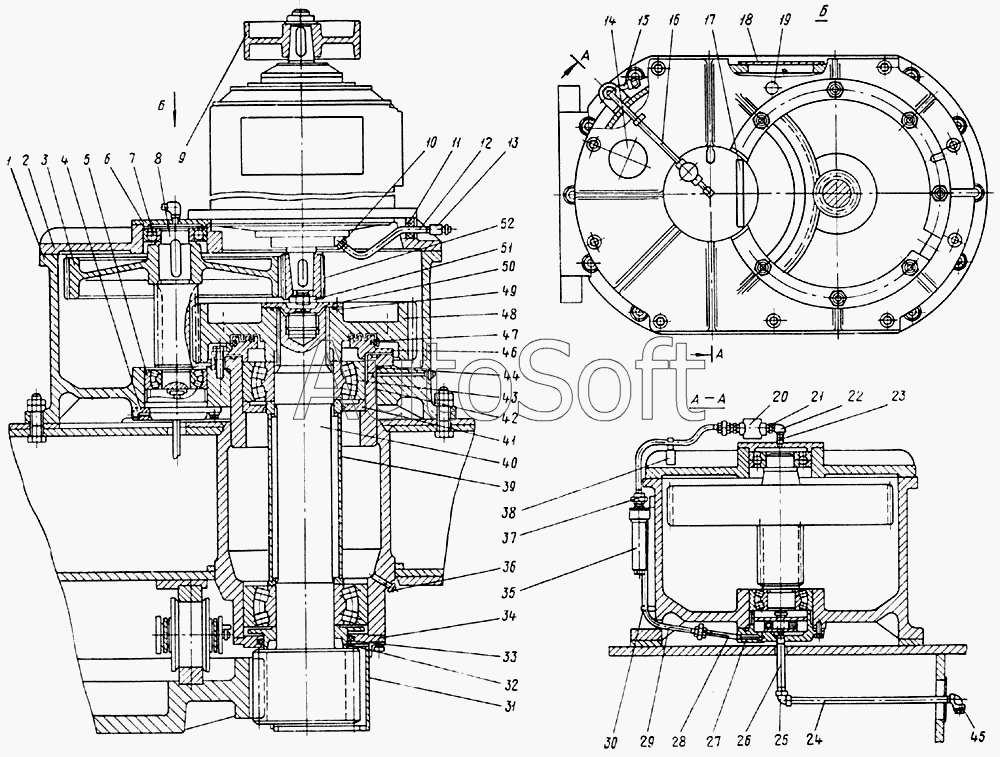

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6А. Редуктор механизма поворота
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
50
30
31
32
33
34
35
36
37
38
41
42
40
43
44
45
46
47
48
49
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1041.11.00.2 | 1***2 | Редуктор механизма поворота | |
| 1 | 1***3 | Корпус | |
| 2 | 1***4 | Крышка | |
| 3 | 1***1 | Колесо | |
| 4 | Д***1 | Кольцо 200х6 ГОСТ 9833-61 | |
| 5 | 3***8 | Роликоподшипник ГОСТ 5721-57 | |
| 6 | 1***2 | Крышка | |
| 7 | 3***8 | Шарикоподшипник ГОСТ 8338-57 | |
| 8 | 1***4 | Вал-шестерня | |
| 9 | 1***7 | Шкив тормозной | |
| 10 | 1***2 | Гайка М16х1,5 | |
| 11 | 1***3 | Резина 20МБ-Б-С ГОСТ 7338-65 | |
| 12 | 1***1 | Труба 18х5-20 | |
| 13 | 0***1 | Муфта К Труб. 3/8" | |
| 14 | 0***0 | Колпак вентиляционный № 1 | |
| 15 | 0***) | Ниппель К Труб. 1/4х40 | |
| 16 | 1***1 | Труба 14х3-20, L= 424 | |
| 17 | М***1 | Резина 2МБ-Б-С 10х200 ГОСТ 7338-65 | |
| 18 | 0***) | Крышка 200х150 | |
| 19 | 0***) | Маслоуказатель жезловый № 2, L= 390, L=15 | |
| 20 | У***1 | Указатель подачи жидкости 1БМТ10 ГОСТ 9684-61 | |
| 21 | А***9 | Ниппель 8х10 | |
| 22 | А***1 | Угольник К Труб. 1/4" | |
| 23 | 0***1 | Ниппель К Труб. 1/4х32 | |
| 24 | 1***3 | Труба 22х3,5-20, L=460 | |
| 25 | А***1 | Угольник К Труб. 1/4" | |
| 26 | 1***2 | Труба 22х3,5-20, L=243 | |
| 27 | 1***б | Насос шестеренный | |
| 28 | 1***6 | Труба 14х3-20, L=170 ГОСТ 8734-58А | |
| 29 | 1***7 | Труба 14х3-20, L=316 ГОСТ 8734-58А | |
| 30 | 1***б | Труба | |
| 31 | 1***1 | Кожух | |
| 32 | 1***6 | Стакан | |
| 33 | Д***4 | Уплотнение севанитовое Р260, Н2601 | |
| 34 | 1***5 | Крышка разрезная | |
| 35 | 1***б | Фильтр | |
| 36 | М***" | Масленка МВ 3/8" | |
| 37 | 0***) | Гайка К Труб. 1/4" | |
| 38 | 1***б | Крепление | |
| 40 | 1***2 | Вал-шестерня | |
| 41 | 1***2 | Крышка | |
| 42 | 1***1 | Стакан | |
| 43 | 3***6 | Роликоподшипник ГОСТ 5721-57 | |
| 44 | 1***0 | Шнур | |
| 45 | 0***1 | Пробка К Труб. 1/2" | |
| 46 | 1***1 | Крышка лабиринтная | |
| 47 | М***1 | Войлок технический (П) 18 для сальников 18х18х1500 ГОСТ 6308-61 | |
| 48 | 1***2 | Колесо | |
| 49 | Д***2 | Кольцо Н2х180х170-2 ГОСТ 9833-61 | |
| 50 | 0***) | Крепление 14-1 | |
| 51 | 1***5 | Гайка | |
| 52 | 1***5 | Шестерня моторная |
