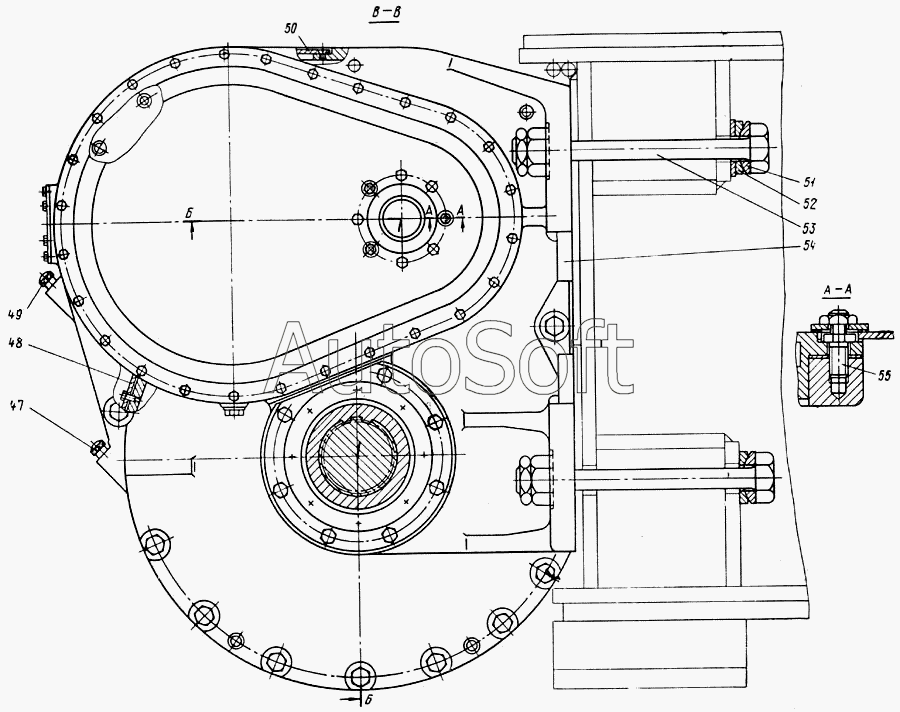

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6Б. Редуктор ходового механизма (с N 4564/Э551)
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1033.05.00.2 | 1***2 | Редуктор ходового механизма | |
| 1 | 0***) | Крышка глухая 190х20 | |
| 2 | 1***3 | Вал- шестерня | |
| 3 | 1***1 | Шайба упорная | |
| 4 | 3***8 | Роликоподшипник ГОСТ 5721-57 | |
| 5 | 0***) | Втулка 170А3х190 Пр13х242 | |
| 6 | 1***8 | Роликоподшипник ГОСТ 8645-57 | |
| 7 | 1***7 | Шайба упорная | |
| 8 | 1***8 | Крышка | |
| 9 | 1***2 | Роликоподшипник ГОСТ 5721-57 | |
| 10 | 1***1 | Вал-шестерня | |
| 11 | 1***2 | Колесо | |
| 12 | 1***7 | Вал | |
| 13 | Д***5 | Уплотнение севанитовое НР-190 Н2602 | |
| 14 | 0***) | Кольцо нажимное 225 | |
| 15 | 1***8 | Колесо зубчатое | |
| 16 | 1***1 | Крышка | |
| 17 | 1***2 | Корпус левый | |
| 18 | 0***) | Пробка М30 | |
| 19 | 1***0 | Шайба | |
| 20 | 1***1 | Колесо смазочное | |
| 21 | Д***4 | Втулка № 75 170х115 | |
| 22 | 1***1 | Крышка | |
| 23 | М***8 | Масленка МВ 3/8 | |
| 24 | 1***1 | Крышка | |
| 25 | 0***) | Кольцо СП 242-220-14 ГОСТ 5308-52 | |
| 26 | 1***5 | Вал | |
| 27 | 1***4 | Втулка | |
| 28 | 1***1 | Крышка | |
| 29 | 1***0 | Корпус подшипника | |
| 30 | 1***5 | Крышка | |
| 31 | 1***7 | Полумуфта | |
| 32 | 1***9 | Кольцо пружинное | |
| 33 | 1***1 | Крышка | |
| 34 | 7***6 | Роликоподшипник ГОСТ 333-55 | |
| 35 | 1***2 | Пробка ведущей конической шестерни | |
| 36 | 1***3 | Муфта | |
| 37 | 1***4 | Полумуфта | |
| 38 | 1***7 | Втулка | |
| 39 | 1***2 | Вал-шестерня | |
| 40 | 1***1 | Крышка лабиринтная | |
| 41 | 1***1 | Прокладка | |
| 42 | 1***1 | Кожух | |
| 43 | 1***2 | Колесо | |
| 44 | 1***2 | Фланец | |
| 45 | 1***2 | Корпус правый | |
| 45 | 3***4 | Роликоподшипник ГОСТ 5721-57 | |
| 47 | 0***) | Маслоуказатель жезловый №3, L= 560, L=30 | |
| 48 | 0***0 | Крышка | |
| 49 | 0***) | Маслоуказатель жезловый №2, L= 280, L=25 | |
| 50 | 1***2 | Прокладка диаметр 190 | |
| 51 | 1***0 | Шайба сферическая | |
| 52 | 1***9 | Шайба упорная | |
| 53 | 1***1 | Болт М50х370 | |
| 54 | 1***1 | Упор 40х120х120 | |
| 55 | 1***5 | Шпилька |
