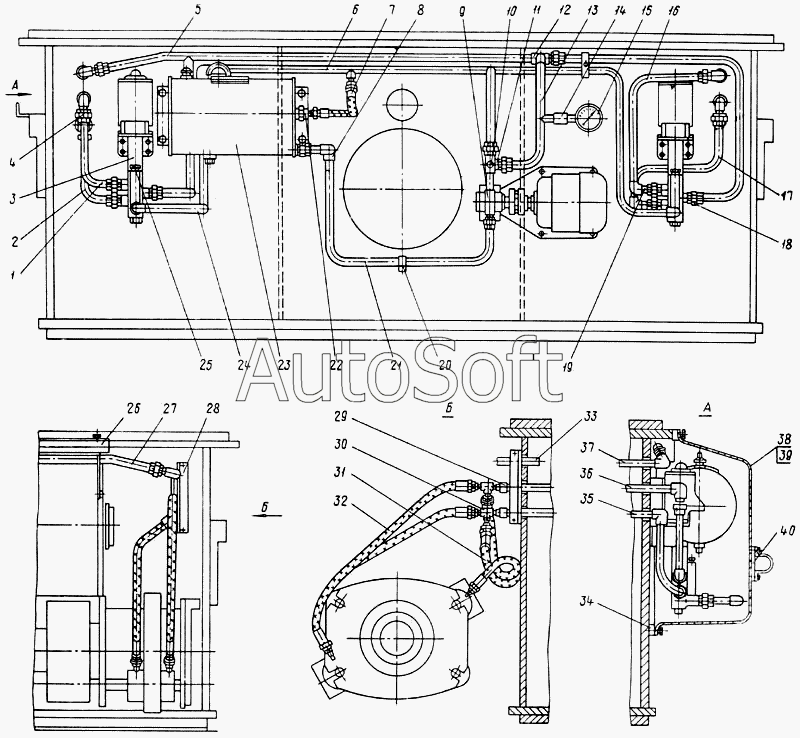

Каталог запасных частей к технике: УЗТМ ЭКГ-4,6Б. Гидравлическая система управления механизмом хода
31
21
22
23
29
28
24
25
26
27
30
20
32
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1033.20.00.4Т | 1***Т | Гидравлическая система управления механизмом хода | |
| 1 | 1***1 | Труба L=329 | |
| 2 | 1***5 | Труба L=313 | |
| 3 | 1***3 | Золотник диаметр 25 | |
| 4 | 1***б | Гайка соединительная | |
| 5 | 1***1 | Коллектор | |
| 6 | 1***б | Коллектор | |
| 7 | 1***1 | Рукав 12 с арматурой | |
| 8 | А***1 | Угольник К Труб. 1/4" | |
| 9 | Н***2 | Насос шестеренный типа БГ11-22 | |
| 10 | 1***б | Клапан редукционный | |
| 11 | 1***8 | Труба, L=92 | |
| 12 | А***1 | Тройник К 3/4 | |
| 13 | 1***б | Коллектор | |
| 14 | 4***8 | Муфта М20х1,5 | |
| 15 | М***0 | Манометр ОБМ1-100х40 | |
| 16 | 1***1 | Труба, L=1217 | |
| 17 | 1***3 | Труба, L=599 | |
| 18 | 1***б | Гайка соединительная | |
| 19 | 0***) | Ниппель К Труб.3/4х52 | |
| 20 | 0***) | Крепление 28-1 | |
| 21 | 1***4 | Труба, L=1319 | |
| 22 | 1***1 | Фильтр | |
| 23 | 1***3 | Бак гидросистемы | |
| 24 | 1***5 | Труба, L=925 | |
| 25 | Д***7 | Заглушка 3/4" | |
| 26 | 1***1 | Кожух | |
| 27 | 1***1 | Труба, L =905 | |
| 28 | 1***9 | Уголок 45х45х5, L=300 | |
| 29 | 0***) | Ниппель К Труб. 3/8" | |
| 30 | Т***8 | Тройник К 3/8 | |
| 31 | 1***б | Рукав 12 с арматурой | |
| 32 | 9***б | Шланг соединительный L =1000 | |
| 33 | 1***6 | Труба, L=2920 | |
| 34 | Д***7 | Бонка М10х40х20 | |
| 35 | 1***8 | Труба L= 2920 | |
| 36 | 1***7 | Труба, L=2990 | |
| 37 | 1***6 | Труба L=2940 | |
| 38 | 1***1 | Кожух левый | |
| 39 | 1***б | Кожух правый | |
| 40 | 0***) | Крепление 60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
