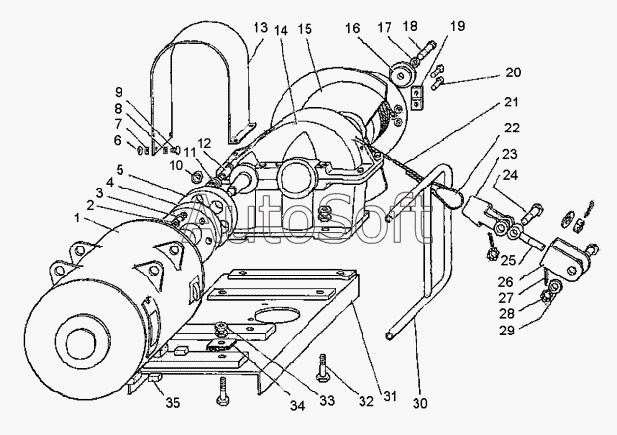

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Механизм открывания ковша
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
1
2
3
4
5
6
7
8
1085.03.100СБ
10
11
12
13
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1085.03.100СБ | 1***Б | Лебедка открывания ковша | |
| 1 | Д***2 | Электродвигатель постоянного тока 3,3 квт, 110 в, 42 а, 1430 об/мин, ПВ=25% (открывание днища) | |
| 2 | Г***4 | Гайка M124 | |
| 3 | Ш***Г | Шайба 12 65Г | |
| 4 | 1***0 | Полумуфта | |
| 5 | 1***2 | Полумуфта | |
| 6 | Г***4 | Гайка М6.4 | |
| 7 | Ш***Г | Шайба 6 65Г | |
| 8 | Ш***2 | Шайба 6.02 | |
| 9 | Б***8 | Болт М6х16.58 | |
| 10 | В***З | Втулка ВЗ | |
| 11 | В***3 | Втулка ВУ-3 | |
| 12 | П***З | Палец ПЗ | |
| 13 | 1***8 | Ограждение | |
| 15 | 1***Б | Барабан | |
| 16 | 1***6 | Шайба | |
| 17 | Ш***Г | Шайба 16 65Г | |
| 18 | Б***8 | Болт М16х30.58 | |
| 19 | 1***7 | Планка | |
| 20 | Б***8 | Болт 3 М12х25.58 | |
| 21 | К***0 | Канат 11.5-Г-1-Н-180 | |
| 22 | 1***6 | Клин | |
| 23 | 1***5 | Коуш | |
| 24 | Б***8 | Болт М20х90.58 | |
| 25 | 1***1 | Болт | |
| 26 | 1***4 | Скоба | |
| 27 | Ш***0 | Шплинт 4х40 | |
| 28 | Г***4 | Гайка М20.4 | |
| 29 | Ш***2 | Шайба 20.02 | |
| 30 | 1***Б | Направляющая каната | |
| 31 | 1***Б | Рама | |
| 32 | 1***9 | Болт | |
| 33 | Г***4 | Гайка М16.4 | |
| 34 | П***9 | Прокладка 80x75-0,25-19 | |
| 35 | 1***7 | Упор |
