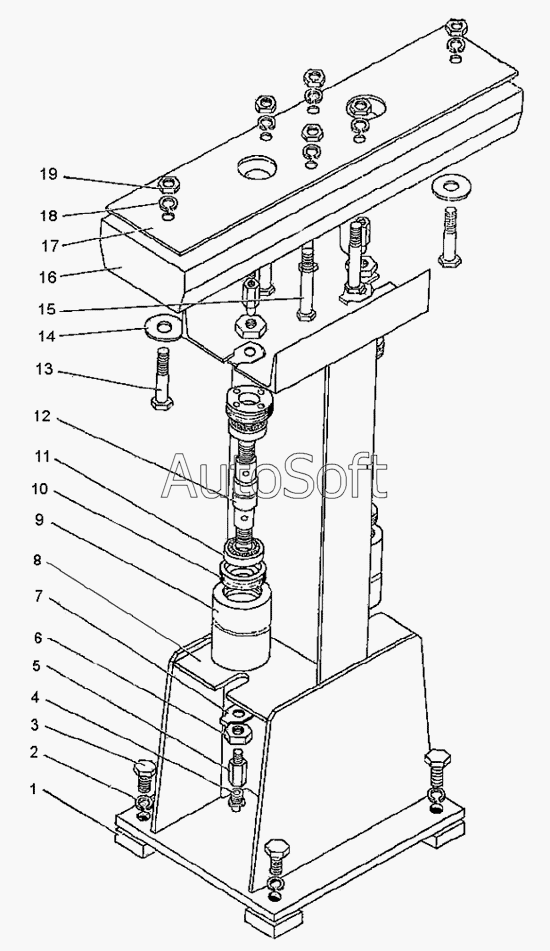

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Установка направляющих роликов
9
19
18
17
16
15
14
13
12
11
10
1080.05.600СБ
9
8
7
6
5
4
3
2
1
1080.05.600СБ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.05.600СБ | 1***Б | Установка направляющих роликов | |
| 1080.05.600СБ | 1***Б | Установка направляющих роликов | |
| 1 | 1***4 | Бонка | |
| 2 | Ш***Г | Шайба 20 65Г | |
| 3 | Б***8 | Болт М20х40.58 | |
| 4 | М***8 | Масленка винтовая МВ3/8 | |
| 5 | 1***1 | Футорка | |
| 6 | Г***4 | Гайка М24.4 | |
| 7 | Ш***4 | Шайба стопорная 24 | |
| 8 | 1***Б | Стойка | |
| 9 | 1***Б | Ролик | |
| 9 | 1***9 | Ролик | |
| 10 | 1***5 | Гайка | |
| 11 | Ш***6 | Шарикоподшипник 206 | |
| 12 | 1***0 | Ось ролика | |
| 13 | Б***8 | Болт М16х90.58 | |
| 14 | Ш***2 | Шайба 16.02 | |
| 15 | Б***8 | Болт М16х110.58 | |
| 16 | 1***2 | Брус | |
| 17 | 1***3 | Лист | |
| 18 | Ш***Г | Шайба 16 65Г | |
| 19 | Г***4 | Гайка M16.4 |
