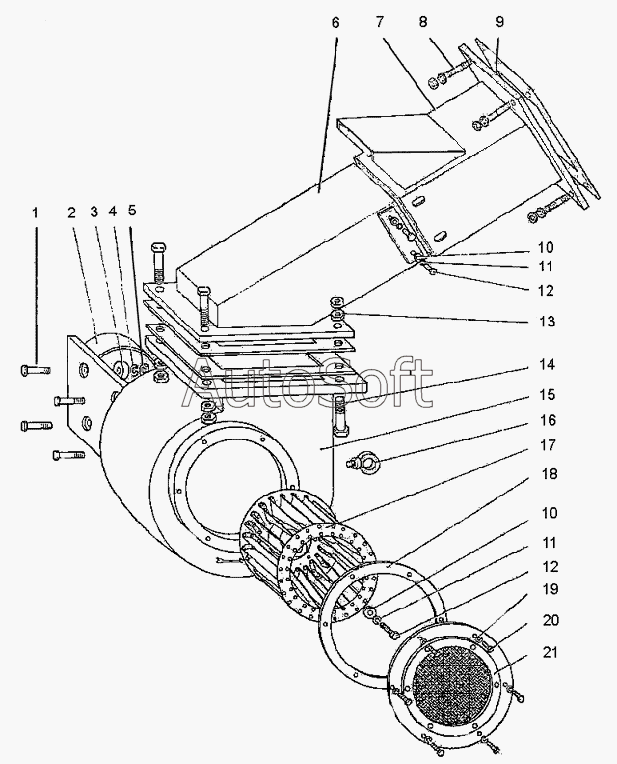

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Вентилятор напора
11
11
21
20
19
18
17
16
15
14
13
12
12
1080.05.800-1СБ
10
10
9
8
7
6
5
4
3
2
1
1080.05.800-1СБ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1033.23.103 | 1***3 | Рабочее колесо | |
| 1080.05.800-1СБ | 1***Б | Установка вентилятора | |
| 1080.05.800-1СБ | 1***Б | Установка вентилятора | |
| Болт М10х20.58 | Б***8 | Болт М10х20.58 | |
| Шайба 10 65Г | Ш***Г | Шайба 10 65Г | |
| Шайба 10.02 | Ш***2 | Шайба 10.02 | |
| 1 | Б***8 | Болт М8х55.58 | |
| 2 | Э***2 | Электродвигатель 4АХ80АЧУ2 | |
| 3 | 1***4 | Прокладка | |
| 4 | Ш***Г | Шайба 8 65Г | |
| 5 | Г***4 | Гайка М8.4 | |
| 6 | 1***Б | Патрубок | |
| 7 | 1***Б | Патрубок | |
| 8 | Ш***6 | Шпилька Б М16х50 (20/38)46 | |
| 9 | 1***3 | Прокладка | |
| 10 | Ш***2 | Шайба 10.02 | |
| 11 | Ш***Г | Шайба 10 65Г | |
| 12 | Б***8 | Болт М10х20.58 | |
| 13 | Г***4 | Гайка М16.4 | |
| 14 | Б***8 | Болт М16х75.58 | |
| 15 | 1***1 | Корпус | |
| 16 | Р***0 | Рым-болт М10 | |
| 17 | 1***Б | Вентилятор | |
| 18 | 1***7 | Прокладка | |
| 19 | Ш***Г | Шайба 6 65Г | |
| 20 | Б***8 | Болт М6х20.58 | |
| 21 | 1***Б | Патрубок |
