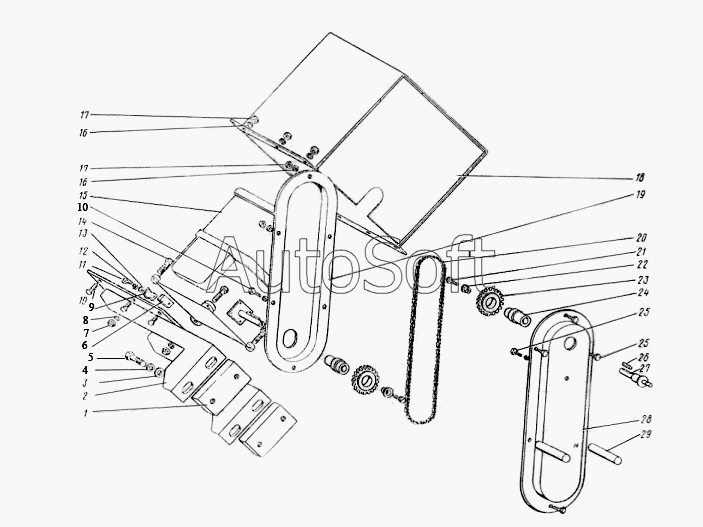

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Ограничитель хода рукояти
1082.05.900СБ
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1082.05.900СБ | 1***Б | Ограничитель хода рукояти | |
| 1 | 1***5 | Бонка | |
| 2 | 1***Б | Кронштейн | |
| 3 | Ш***2 | Шайба 16.02 | |
| 4 | Ш***Г | Шайба 16.65Г | |
| 5 | Б***8 | Болт М16x35.58 | |
| 6 | 1***3 | Бонка | |
| 7 | Г***4 | Гайка М10.4 | |
| 8 | Ш***Г | Шайба 10.65Г | |
| 9 | 1***Б | Скоба | |
| 9 | 1***2 | Скоба | |
| 10 | Б***8 | Болт М8х25.58 | |
| 11 | В***. | Винт 2М6х10.58. | |
| 12 | Ш***Г | Шайба 6.65Г | |
| 13 | Ш***2 | Шайба 6x1,5.02 | |
| 14 | Б***8 | Болт М10х40.58 | |
| 15 | К***2 | Командоаппарат КА-424 А-30Т2 | |
| 16 | Ш***Г | Шайба 8 65Г | |
| 17 | Г***4 | Гайка М8.4 | |
| 18 | 1***Б | Кожух | |
| 19 | 1***1 | Кожух | |
| 20 | Ц***а | Цепь Пр-12,7-1820-2, 84 звена | |
| 21 | В***6 | Винт 3 М8х20.36 | |
| 22 | 1***0 | Шайба упорная | |
| 23 | 1***3 | Звездочка | |
| 23 | 1***Б | Звездочка | |
| 24 | 1***9 | Втулка | |
| 25 | Б***8 | Болт М8x16.58 | |
| 26 | Ш***8 | Шпонка 5x5x28 | |
| 27 | 1***5 | Валик | |
| 28 | 1***1 | Кожух | |
| 29 | 1***4 | Бонка |
