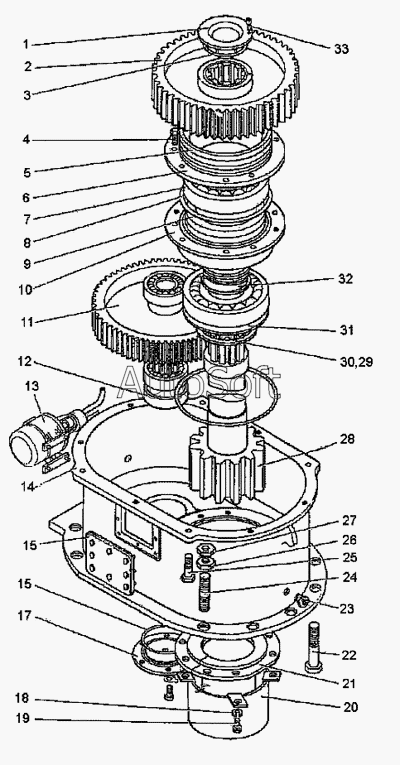

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Редуктор поворота
25
18
19
20
21
22
23
24
24
17
26
27
28
29
30
31
32
33
10
2
3
4
5
6
7
8
9
1
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Пробка | |
| 2 | 1***1 | Колесо | |
| 3 | К***2 | Кольцо 170х180х58-2-2 | |
| 4 | Б***8 | Болт 3 М24х90.58 | |
| 5 | Л***8 | Лента СП-1500-18-18 | |
| 6 | 1***3 | Крышка лабиринтная | |
| 7 | П***6 | Подшипник 3636 | |
| 8 | 1***5 | Кольцо | |
| 9 | 1***1 | Крышка | |
| 10 | 1***8 | Стакан | |
| 11 | 1***Б | Блок | |
| 12 | 0***1 | Кольцо распорное Б 190х55 | |
| 13 | 1***Б | Система смазки | |
| 13 | 1***Б | Система смазки | |
| 14 | 1***1 | Корпус | |
| 15 | К***0 | Крышка 200х210 | |
| 16 | К***2 | Кольцо 200х215х85-2-2 | |
| 17 | 1***0 | Палец | |
| 18 | Ш***Г | Шайба 12 05Г | |
| 19 | Б***8 | Болт M12х40.58 | |
| 20 | 1***Б | Кожух | |
| 21 | 1***4 | Крышка | |
| 22 | Б***8 | Болт М30х130,58 | |
| 23 | М***8 | Маслёнка винтовая MB 3/8 | |
| 24 | Ш***0 | Шпилька Б М30х80-010 | |
| 24 | Ш***0 | Шпилька Б М30х80-010 | |
| 25 | 1***7 | Болт | |
| 26 | Г***4 | Гайка М30.4 | |
| 27 | Г***4 | Гайка М30.4 | |
| 28 | 1***1 | Вал-шестерня | |
| 29 | М***1 | Манжета P260 Н2601 | |
| 30 | П***0 | Пружина 200 | |
| 31 | 1***7 | Стакан | |
| 32 | 1***Б | Труба | |
| 33 | В***6 | Винт М16х30.56 |
