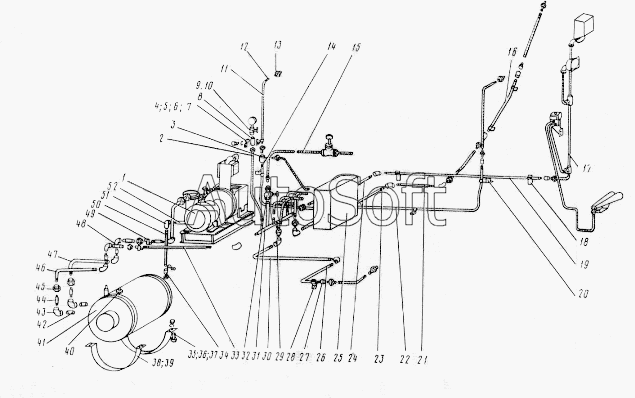

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Пневмосистема
27
35
34
33
32
31
30
29
28
27
36
26
26
25
24
23
22
21
44
52
51
50
49
48
47
46
45
20
44
43
42
41
40
39
38
37
3
7
7
6
6
5
5
4
4
8
3
2
2
1
1
1080.19.00-1СБ
1080.19.00СБ
1080.19.00СБ
12
19
18
17
16
15
14
13
13
1080.19.00СБ
12
11
11
10
10
9
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.19.00-1СБ | 1***Б | Пневмосистема | |
| 1080.19.00СБ | 1***Б | Пневмосистема | |
| 1080.19.00СБ | 1***Б | Пневмосистема | |
| 1080.19.00СБ | 1***Б | Пневмосистема | |
| РЭП1-1-20 | Р***0 | Распределитель РЭП1-1-20 | |
| 1 | 1***Б | Установка компрессора ЭК-7В | |
| 1 | 1***Б | Установка компрессора ЭК-4 | |
| 2 | 1***Б | Рукав | |
| 2 | 1***Б | Рукав | |
| 3 | Т***0 | Тройник 20 | |
| 3 | Т***0 | Тройник 20 | |
| 4 | 1***3 | Пластина | |
| 4 | 1***3 | Пластина | |
| 5 | Б***8 | Болт М10х20.58 | |
| 5 | Б***8 | Болт М10х20.58 | |
| 6 | С***1 | Скоба 28-1 | |
| 6 | С***1 | Скоба 28-1 | |
| 7 | Ш***Г | Шайба 10 65Г | |
| 7 | Ш***Г | Шайба 10 65Г | |
| 8 | 1***4 | Ниппель | |
| 8 | 1***4 | Ниппель | |
| 9 | П***5 | Прокладка диаметр 18/8х1,5 | |
| 9 | П***5 | Прокладка диаметр 18/8х1,5 | |
| 10 | К***У | Кран 14 М 1 РУ 1,6 Мра (16 kg/cm2) | |
| 10 | К***5 | Кран натяжной муфтовый КТК М20х1.5 с фланцем | |
| 11 | Р***У | Рукав Г(1У)-10-18-У | |
| 11 | Р***У | Рукав Г(1У)-10-18-У | |
| 12 | Х***0 | Хомутик 30 | |
| 12 | Х***0 | Хомутик 30 | |
| 13 | Н***0 | Наконечник 20 | |
| 13 | Н***0 | Наконечник 20 | |
| 14 | 1***Б | Кронштейн левый | |
| 15 | 1***Б | Рукав для обдува | |
| 16 | 1***9 | Труба | |
| 17 | 1***Б | Пневмосистема кабины | |
| 18 | 1***1 | Планка | |
| 19 | 1***7 | Труба | |
| 20 | 1***Б | Кронштейн правый | |
| 21 | 1***8 | Труба | |
| 22 | 1***6 | Труба | |
| 23 | 1***4 | Труба | |
| 24 | 1***5 | Труба | |
| 25 | 1***Б | Установка распределительная | |
| 26 | 1***7 | Труба | |
| 26 | 1***7 | Труба | |
| 27 | М***4 | Муфта к труб. 3/4 | |
| 27 | М***4 | Муфта к труб. 3/4 | |
| 28 | 1***1 | Планка | |
| 29 | 1***1 | Планка | |
| 30 | 1***8 | Труба | |
| 31 | 1***Б | Коллектор | |
| 32 | В***й | Вентиль запорный 3/4 15кч18 бр. | |
| 33 | 1***9 | Труба | |
| 34 | М***2 | Муфта к труб. 1/2 | |
| 35 | Б***8 | Болт М12х40.58 | |
| 36 | Г***4 | Гайка M12. 4 | |
| 37 | Ш***Г | Шайба 12 65Г | |
| 38 | 1***5 | Хомут | |
| 39 | 1***6 | Прокладка 2х80.х1625 | |
| 40 | П***5 | Пробка 15 | |
| 41 | 1***Б | Воздухосборник | |
| 42 | Н***0 | Ниппель 20 | |
| 43 | У***0 | Угольник 20 | |
| 44 | Н***2 | Ниппель к труб. 3/4х52 | |
| 44 | Н***2 | Ниппель к труб. 3/4х52 | |
| 45 | 0***0 | Гайка К Труб 3/4" | |
| 46 | 1***9 | Труба | |
| 47 | 1***1 | Труба | |
| 48 | 1***0 | Труба | |
| 49 | 0***1 | Крепление 28-1 | |
| 50 | 1***0 | Труба | |
| 51 | У***6 | Угольник 16 | |
| 52 | 1***3 | Труба |
