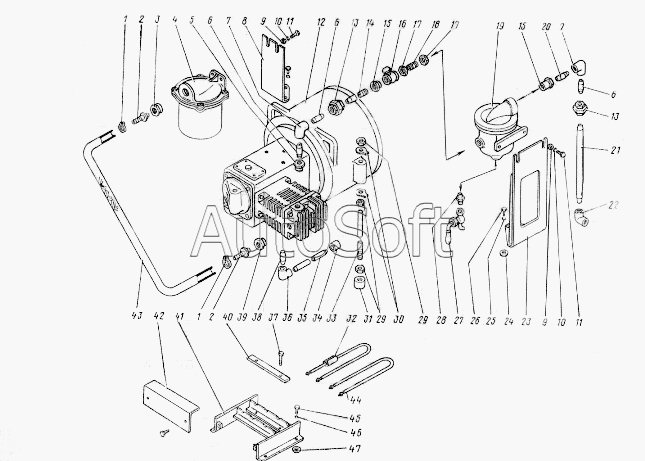

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Установка компрессора ЭК-7В
36
24
25
26
27
28
29
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
43
44
45
46
47
11
11
1
1
1
2
2
3
4
5
6
6
6
7
7
8
9
9
10
10
1080.19.100-1СБ
12
13
13
14
15
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.19.100-1СБ | 1***Б | Установка компрессора ЭК-7В | |
| 1082.19.100-1СБ | 1***Б | Установка компрессора ЭК-4 | |
| 1 | 0***0 | Хомутик 36 | |
| 1 | 0***0 | Хомутик 36 | |
| 2 | Н***1 | Ниппель шланговый Труб. 1 | |
| 3 | Ф***5 | Футорка -40х25 | |
| 4 | Ф***К | Фильтр 1ФК | |
| 5 | 1***8 | Футорка | |
| 6 | Н***5 | Ниппель К Труб. 1х75 | |
| 7 | У***5 | Угольник 25 | |
| 8 | 1***Б | Кронштейн | |
| 9 | Г***4 | Гайка M12.4 | |
| 10 | Ш***Г | Шайба 12 65Г | |
| 11 | Б***8 | Болт M12х40.58 | |
| 12 | Э***В | Электрокомпрессор ЭК-7В | |
| 13 | 0***0 | Гайка к труб. 1 | |
| 14 | 1***3 | Труба | |
| 15 | Ф***5 | Футорка 32х25 | |
| 16 | О***А | Обратный клапан 1 1/4 Э155А | |
| 17 | К***2 | Контргайка 32 | |
| 18 | 1***3 | Труба | |
| 19 | М***т | Маслоотделитель Э120/т | |
| 20 | Н***5 | Ниппель 25 | |
| 21 | 1***4 | Труба | |
| 22 | У***5 | Угольник 20х25 | |
| 23 | 1***Б | Кронштейн | |
| 24 | 1***2 | Бойка | |
| 25 | Ш***Г | Шайба 10 65Г | |
| 26 | Б***8 | Болт М10х 10.58 | |
| 27 | В***2 | Вентиль запорный 15кч18п2 | |
| 28 | Н***5 | Ниппель 15 | |
| 29 | Г***4 | Гайка М24.4 | |
| 30 | Г***4 | Гайка М24.4 | |
| 31 | 1***9 | Банка | |
| 32 | Б***0 | Бумага асбестовая БТ 140х700 | |
| 33 | 1***2 | Шпилька | |
| 34 | М***2 | Муфта К Труб. 1/2 | |
| 35 | 1***0 | Труба | |
| 36 | У***6 | Угольник 16 | |
| 37 | Б***8 | Болт М8х 60.58 | |
| 38 | Н***2 | Нипель К 1/2хТруб 1/2 | |
| 39 | 1***5 | Футорка | |
| 40 | 1***1 | Планка | |
| 41 | 1***Б | Стойка | |
| 42 | 1***1 | Кожух IV | |
| 43 | Р***Т | Рукав Г(1У)-10-25-Т | |
| 43 | Р***У | Рукав Г(IV)-10-25-У | |
| 44 | Э***а | Электронагревательная трубка | |
| 45 | Б***8 | Болт М8х16.58 | |
| 46 | Ш***Г | Шайба 8 65 Г | |
| 47 | Б***0 | Бонка М8х 19х10 |
