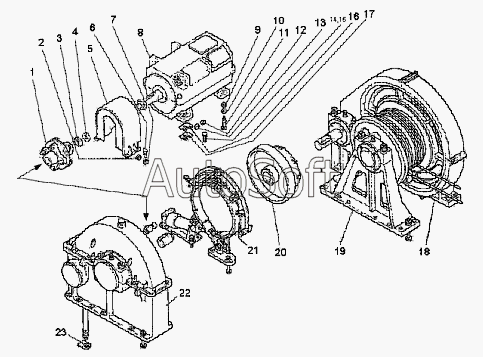

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Лебедка подъема
10
23
23
22
21
20
19
19
18
17
16
15
14
13
12
11
1085.20.00СБ
9
8
7
6
5
5
4
3
2
2
1
1085.70.00CБ
1085.70.00СБ
1085.70.00CБ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1085.20.00СБ | 1***Б | Лебедка подъемная | |
| 1085.70.00CБ | 1***Б | Лебедка подъемная | |
| 1085.70.00CБ | 1***Б | Лебедка подъемная | |
| 1085.70.00СБ | 1***Б | Лебедка подъемная | |
| 1 | 1***Б | Муфта эластичная | |
| 2 | Б***0 | Бонка М10х22х20 | |
| 2 | Б***0 | Бонка М10х22х20 | |
| 3 | 1***4 | Шайба стопорная | |
| 4 | 1***8 | Гайка М90х2 | |
| 5 | 1***Б | Кожух | |
| 5 | 1***Б | Кожух | |
| 6 | Б***8 | Болт M10х20.58 | |
| 7 | Ш***Г | Шайба 10 65 Г | |
| 8 | Э***6 | Электродвигатель Д-816 | |
| 9 | Г***4 | Гайка М36х34 | |
| 10 | Г***4 | Гайка М36х34 | |
| 11 | 1***5 | Болт М36х3х245 | |
| 12 | Ш***2 | Шайба 10.02 | |
| 13 | 1***1 | Упор | |
| 14 | П***4 | Проволока 3-0-4 | |
| 15 | Б***8 | Болт 3 M36х110.58 | |
| 16 | 1***1 | Прокладка | |
| 17 | 1***2 | Прокладка | |
| 18 | К***0 | Канат 39, 5Г-1-Б-180, L-58000 мм | |
| 19 | 1***Б | Привод барабана | |
| 19 | 1***Б | Привод барабана | |
| 20 | 1***Б | Муфта промежуточного вала | |
| 21 | 1***Б | Тормоз подъема | |
| 22 | 1***Б | Редуктор | |
| 23 | 1***9 | Ухо | |
| 23 | 1***9 | Ухо |
