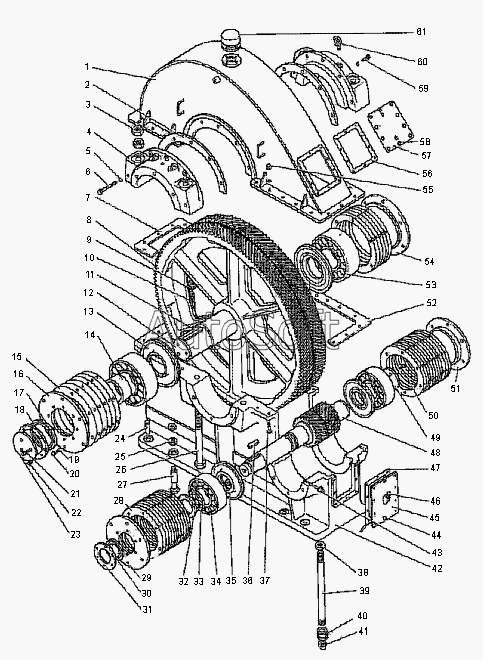

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Редуктор
38
46
45
44
43
42
41
40
39
47
37
36
35
34
33
32
31
55
61
60
59
58
57
56
54
53
52
51
50
49
48
7
15
14
13
12
11
10
9
8
16
6
5
4
3
2
1
1085.20.300СБ
1085.20.300СБ
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.20.301СБ | 1***Б | Вал тихоходный | |
| 1085.20.300СБ | 1***Б | Редуктор | |
| 1085.20.300СБ | 1***Б | Редуктор | |
| 1085.20.307СБ | 1***Б | Вал быстроходный | |
| Пружина 120 | П***0 | Пружина 120 | |
| Пружина 190 | П***0 | Пружина 190 | |
| 1 | 1***Б | Крышка редуктора | |
| 2 | 1***1 | Прокладка | |
| 3 | Г***4 | Гайка М48.4 | |
| 4 | 1***8 | Крышка | |
| 5 | Ш***Г | Шайба 16 65Г | |
| 6 | Б***8 | Болт M16х160.58 | |
| 7 | 1***2 | Прокладка | |
| 8 | 1***1 | Колесо зубчатое | |
| 9 | Г***4 | Гайка M36.4 | |
| 10 | Ш***0 | Шпилька БМ36х100 (36/78)-010 | |
| 11 | Ш***0 | Шпонка 45х25х200 | |
| 12 | 1***2 | Вал | |
| 13 | 1***4 | Шайба | |
| 14 | 1***3 | Втулка | |
| 15 | П***5 | Прокладка диаметр 460/362-25 | |
| 16 | 0***0 | Крышка сквозная 360х225х16 | |
| 17 | М***2 | Манжета HP 190 Н2602 | |
| 18 | 0***5 | Кольцо нажимное 194 | |
| 19 | Ш***Г | Шайба 20 65Г | |
| 20 | Б***8 | Болт М20х 50.58 | |
| 21 | Б***8 | Болт 3 М24х 50.58 | |
| 22 | Б***8 | Болт М8х 20.58 | |
| 23 | 1***5 | Шайба упорная | |
| 24 | Ш***0 | Штифт 32х110 | |
| 25 | Г***4 | Гайка M36х3.4 | |
| 26 | Б***Г | Болт М48х480.4Г | |
| 27 | 1***1 | Болт M36х3 | |
| 28 | П***5 | Прокладка диаметр 380/282-25 | |
| 29 | 0***9 | Крышка скнояная 280х150х42 | |
| 30 | М***2 | Манжета HP 120 M2602 | |
| 31 | 0***8 | Кольцо нажимное 124 | |
| 32 | Г***5 | Гайка М125х2.05 | |
| 33 | Ш***5 | Шайба 125 | |
| 34 | 4***6 | Роликоподшипник 130х 280х93 ГОСТ 8328-57 | |
| 35 | 1***9 | Шайба | |
| 36 | Ш***0 | Шпонка 30х20х160 | |
| 37 | Б***8 | Болт М16х70. 58 | |
| 38 | К***0 | Контргайка 40 | |
| 39 | 1***2 | Труба | |
| 40 | М***0 | Муфта короткая 40 | |
| 41 | П***0 | Пробка 40 | |
| 42 | 1***0 | Корпус редуктора | |
| 43 | М***8 | Масленка винтовая МВ 3/8 | |
| 44 | Б***8 | Болт М10х20.58 | |
| 45 | 1***Б | Крышка | |
| 46 | 0***1 | Маслоуказатель жезловой 1-400-390-15 | |
| 47 | 1***4 | Прокладка | |
| 48 | 1***8 | Вал-шестерня | |
| 49 | 1***0 | Шайба упорная | |
| 50 | Б***8 | Болт 3М16х40.58 | |
| 51 | 0***5 | Крышка глухая 28Рх42 | |
| 52 | 1***2 | Прокладка | |
| 53 | 3***4 | Роликоподшипник ГОСТ 5721-57 | |
| 54 | 0***9 | Крышка глухая 360х16 | |
| 55 | Г***4 | Гайка М16.4 | |
| 56 | 1***7 | Прокладка | |
| 57 | 0***3 | Крышка 360х260 | |
| 58 | Ш***Г | Шайба 12 65Г | |
| 59 | Б***8 | Болт М 16х50.58 | |
| 60 | Р***6 | Рым-болт M16 | |
| 61 | 0***0 | Колпак вентиляционный №1 |
