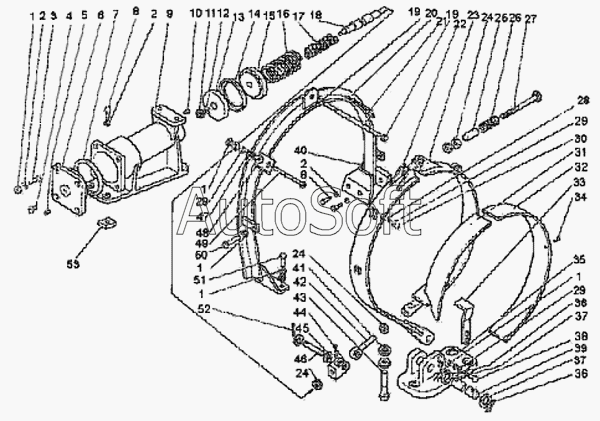

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Тормоз подъема

40
27
28
29
29
29
30
31
32
33
34
35
36
36
37
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
53
13
1080.20.600СБ
1
1
1
1
1
2
2
2
3
4
5
6
7
8
8
9
10
11
12
1080.20.600СБ
14
15
16
17
18
19
19
20
21
22
23
24
24
24
25
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1080.20.600СБ | 1***Б | Тормоз подъема | |
1080.20.600СБ | 1***Б | Тормоз подъема | |
1080.20.700CБ | 1***Б | Цилиндр | |
1 | Г***4 | Гайка M16.4 | |
2 | Ш***Г | Шайба 16 65Г | |
3 | Б***8 | Болт М16х70.58 | |
4 | П***9 | Пробка 9 | |
5 | П***4 | Пробка 9 к труб. 1/4 | |
6 | 1***3 | Крышка | |
7 | Н***4 | Набивка сквозного плетения марки ПС-4 | |
8 | Б***8 | Болт М 16х40.58 | |
9 | 1***2 | Корпус цилиндра | |
10 | П***3 | Пробка 3 | |
11 | Г***4 | Гайка М24.4 | |
12 | Ш***Г | Шайба 24 65 Г | |
13 | 1***7 | Шайба поршня | |
14 | М***0 | Манжета 200 | |
15 | 1***4 | Поршень | |
16 | 1***6 | Пружина наружная | |
17 | 1***5 | Пружина внутренняя | |
18 | 1***8 | Шток | |
19 | Г***4 | Гайка М20.4 | |
20 | 1***Б | Скоба | |
21 | 1***0 | Шпилька | |
22 | 1***Б | Лента тормозная | |
23 | 1***Б | Лента тормозная | |
24 | Г***4 | Гайка М30.4 | |
25 | 1***5 | Труба | |
26 | 1***6 | Пружина | |
27 | Б***8 | Болт М30х280.58 | |
28 | О***0 | Ось 22-14х50.40 | |
29 | Ш***2 | Шайба 16.02 | |
30 | Ш***5 | Шплинт 3,2х25 | |
31 | Л***0 | Лента асбестовая тормозная типа Б 130х10 | |
32 | Л***0 | Лента асбестовая тормозная типа Б 130х10 | |
33 | 1***2 | Упор | |
34 | З***0 | Заклепка 8х30.37.АД1.10 | |
35 | 1***9 | Стойка | |
36 | Ш***0 | Шплинт 8х70 | |
37 | Ш***2 | Шайба 50.02 | |
38 | Б***8 | Болт M16х90.58 | |
39 | О***0 | Ось 12-50 х170.40 | |
40 | 1***8 | Бонка | |
41 | Г***4 | Гайка М36.4 | |
42 | 1***1 | Болт М36х140.58 | |
43 | 1***1 | Болт М36х140.58 | |
44 | 1***1 | Вилка | |
45 | Ш***2 | Шайба 30.02 | |
46 | О***0 | Ось 12-30х100.40 | |
47 | 1***4 | Пружина | |
48 | Ш***2 | Шайба 16.02 | |
49 | 1***1 | Болт | |
50 | 1***1 | Болт | |
51 | Б***8 | Болт М16х60.58 | |
52 | Ш***5 | Шплинт 6,3х45 | |
53 | 1***3 | Бонка |
