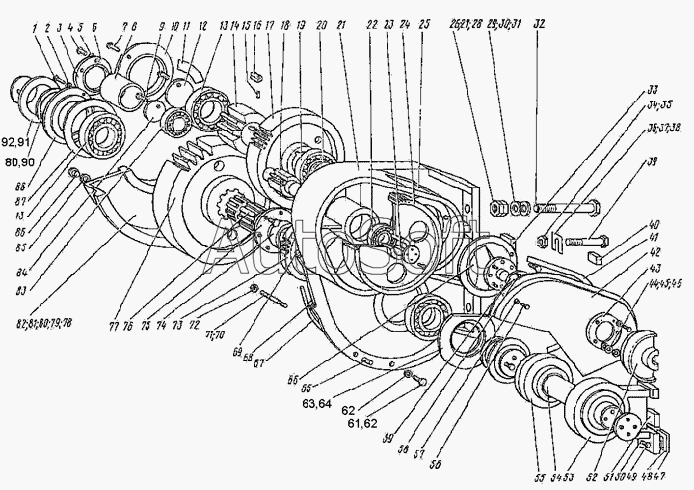

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Редуктор хода
57
69
68
67
66
65
64
63
62
62
61
59
58
70
56
55
54
53
52
51
50
49
48
47
46
81
92
91
90
89
88
87
86
85
84
83
82
45
80
79
78
77
76
75
74
73
73
72
71
11
21
20
19
18
17
16
15
15
14
13
13
12
22
10
9
8
7
6
5
4
3
2
1
1080.28.00СБ
34
44
43
42
41
40
39
39
38
37
36
35
1080.28.00СБ
33
32
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.28.00СБ | 1***Б | Редуктор хода | |
| 1080.28.00СБ | 1***Б | Редуктор хода | |
| 1 | Б***8 | Болт 3М20х 70.58 | |
| 2 | Ш***Г | Шайба 20 65Г | |
| 3 | 0***5 | Крышка глухая 190х20 | |
| 4 | Б***8 | Болт M16х40.58 | |
| 5 | Ш***Г | Шайба 10 65Г | |
| 6 | П***1 | Прокладка 270/192х1 | |
| 7 | Б***8 | Болт М20х 50.58 | |
| 8 | 1***2 | Втулка | |
| 9 | Б***8 | Болт 3 М10х35.58 | |
| 10 | 1***6 | Крышка | |
| 11 | П***1 | Прокладка 390/292х1 | |
| 12 | 1***8 | Шайба | |
| 13 | П***2 | Подшипник 113532 | |
| 14 | 1***5 | Вал-шестерня | |
| 15 | Ш***0 | Штифт 12х30 | |
| 15 | Ш***0 | Штифт 12х30 | |
| 16 | 1***7 | Шпонка | |
| 17 | 1***6 | Колесо | |
| 18 | 1***0 | Вал-шестерня | |
| 19 | П***4 | Подшипник 3844 | |
| 20 | К***5 | Кольцо 1Б225 | |
| 21 | 1***1 | Корпус правый | |
| 22 | П***8 | Подшипник 3618 | |
| 23 | 1***1 | Шпонка | |
| 24 | 1***1 | Колесо | |
| 25 | 0***0 | Крышка 160х135 | |
| 26 | 1***1 | Гайка | |
| 27 | Г***1 | Гайка М56х4.01 | |
| 28 | Г***4 | Гайка M56х4.04 | |
| 29 | 1***9 | Шайба упорная | |
| 30 | 1***0 | Шайба упорная | |
| 31 | Ш***2 | Шайба 56.02 | |
| 32 | 1***9 | Болт | |
| 33 | 1***3 | Упор | |
| 34 | Г***4 | Гайка М36.4 | |
| 35 | Г***4 | Гайка М36.4 | |
| 36 | 1***9 | Подкладка | |
| 37 | 1***0 | Подкладка | |
| 38 | 1***1 | Подкладка | |
| 39 | Б***8 | Болт М36х 200.58 | |
| 39 | Б***8 | Болт М36х 200.58 | |
| 40 | 1***2 | Упор | |
| 41 | 1***7 | Прокладка | |
| 42 | 1***2 | Кожух | |
| 43 | 1***4 | Прокладка | |
| 44 | Г***4 | Гайка M10.4 | |
| 45 | Ш***2 | Шайба 16.02 | |
| 46 | П***5 | Прокладка 50/30х1,5 | |
| 47 | 1***3 | Прокладка | |
| 48 | 1***2 | Прокладка | |
| 49 | Б***8 | Болт 3 М20х 50.58 | |
| 50 | П***С | Проволока 2-0-С | |
| 51 | 1***9 | Упор | |
| 52 | 1***Б | Муфта упругая | |
| 53 | 1***Б | Опора | |
| 54 | 1***0 | Вал | |
| 55 | 1***Б | Муфта зубчатая | |
| 56 | Б***8 | Болт М12х25 58 | |
| 57 | Ш***Г | Шайба 12 65Г | |
| 58 | В***6 | Винт М8х12.56 | |
| 59 | 1***4 | Пробка | |
| 60 | Б***8 | Болт М24х 70.58 | |
| 61 | Б***8 | Болт НМ М24х 90.58 | |
| 62 | Ш***Г | Шайба 24 65 Г | |
| 63 | 1***8 | Крышка | |
| 64 | 1***6 | Прокладка | |
| 65 | Ш***0 | Штифт 25х80 | |
| 66 | 1***Б | Вал I | |
| 67 | Ш***5 | Шнур 4 С диаметр 5 | |
| 68 | 1***1 | Маслоуказатель жезловый 1-400-295-25 | |
| 69 | 1***Б | Маслоуказатель жезловый 1-400-250-25 | |
| 70 | Ш***0 | Шпилька M24х240 | |
| 71 | Ш***0 | Шпилька M24х480 | |
| 72 | Г***4 | Гайка М24.4 | |
| 73 | 1***Б | Колесо смазочное | |
| 73 | 1***3 | Колесо смазочное | |
| 74 | 1***2 | Втулка | |
| 75 | 1***1 | Шайба | |
| 76 | 1***9 | Вал | |
| 77 | 1***0 | Колесо зубчатое | |
| 78 | 1***3 | Корпус левый | |
| 79 | 1***7 | Крышка | |
| 80 | 1***5 | Прокладка | |
| 81 | В***9 | Винт 3 М8х 20.36.019 | |
| 82 | 0***2 | Крышка 260х210 | |
| 83 | П***8 | Подшипник 113618 | |
| 84 | 1***2 | Шайба | |
| 85 | П***5 | Прокладка 42/30х1,5 | |
| 86 | П***0 | Пробка П М30 | |
| 87 | 1***8 | Прокладка | |
| 88 | 1***5 | Крышка | |
| 89 | М***2 | Манжета НР220 Н2602 | |
| 90 | П***0 | Пружина 220 | |
| 91 | Б***8 | Болт М8х20.58 | |
| 92 | К***5 | Кольцо нажимное 225 |
