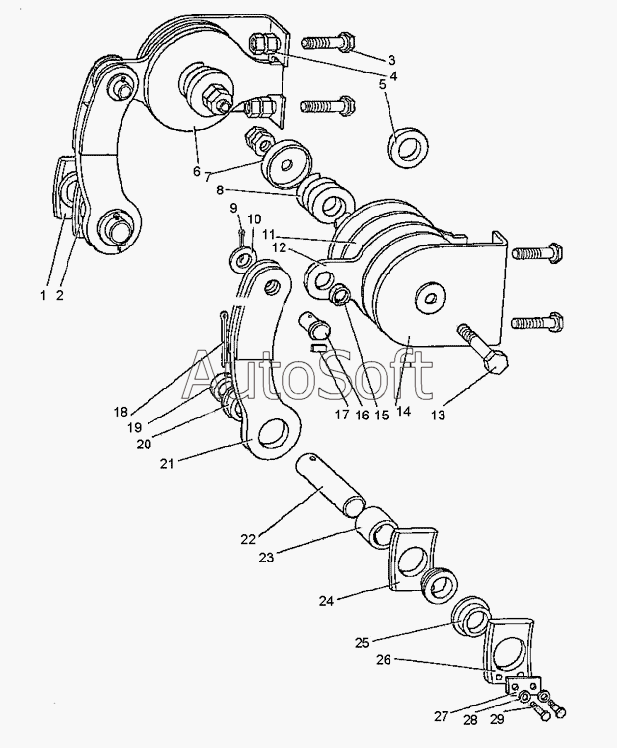

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Механизм торможения днища ковша
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1080.02.200СБ
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.02.200СБ | 1***Б | Механизм торможения днища ковша | |
| 1 | 1***3 | Опора | |
| 2 | 1***4 | Опора | |
| 3 | 1***6 | Болт | |
| 4 | Г***4 | Гайка М30.4 | |
| 5 | 1***7 | Втулка | |
| 6 | 1***5 | Диск | |
| 7 | 1***6 | Шайба | |
| 8 | 1***7 | Пружина | |
| 9 | Ш***0 | Шплинт 6,3x70 | |
| 10 | Ш***1 | Шайба 42.01 | |
| 11 | 1***1 | Кольцо | |
| 12 | 1***9 | Диск | |
| 13 | Б***8 | Болт М30х280.58 | |
| 14 | 1***Б | Диск опорный | |
| 15 | 1***2 | Втулка | |
| 16 | 1***0 | Валик | |
| 17 | 1***1 | Упор | |
| 18 | Ш***0 | Шплинт 10х110 | |
| 19 | 1***2 | Втулка | |
| 20 | 1***8 | Втулка | |
| 21 | 1***Б | Рычаг | |
| 22 | 1***3 | Ось | |
| 23 | 1***9 | Втулка | |
| 24 | 1***0 | Опора | |
| 25 | 1***4 | Втулка | |
| 26 | 1***1 | Опора | |
| 27 | 1***5 | Лист | |
| 28 | Ш***Г | Шайба 16 65Г | |
| 29 | Б***8 | Болт M16х35.58 |
