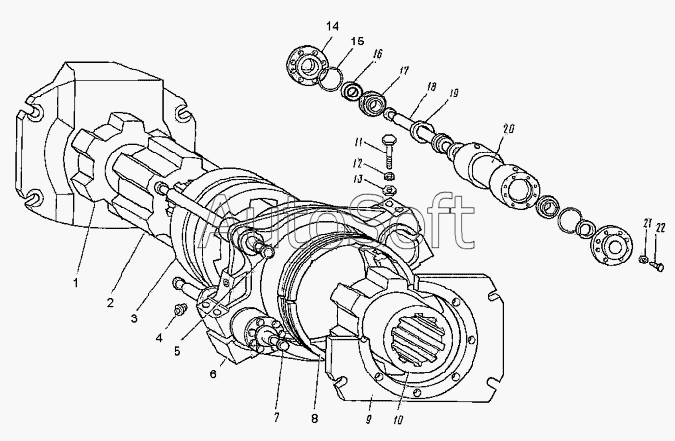

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Муфта переключения
13
9
9
10
10
11
11
12
12
13
8
14
15
16
17
18
19
20
21
22
4
1080.30.00CБ
1080.31.00СБ
1080.31.00СБ
1
1
2
2
3
3
1080.30.00СБ
4
5
5
6
6
7
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1080.30.00CБ | 1***Б | Муфта переключения левая | |
| 1080.30.00СБ | 1***Б | Муфта переключения левая | |
| 1080.31.00СБ | 1***Б | Муфта переключения правая | |
| 1080.31.00СБ | 1***Б | Муфта переключения правая | |
| 1 | 1***2 | Диск кулачковый | |
| 1 | 1***2 | Диск кулачковый | |
| 2 | 1***6 | Полумуфта ведомая | |
| 2 | 1***6 | Полумуфта ведомая | |
| 3 | 1***7 | Обойма | |
| 3 | 1***7 | Обойма | |
| 4 | М***8 | Масленка винтовая MB 3/8 | |
| 4 | М***8 | Масленка винтовая MB 3/8 | |
| 5 | 1***3 | Шток направляющий | |
| 5 | 1***3 | Шток направляющий | |
| 6 | 1***8 | Полухомут | |
| 6 | 1***8 | Полухомут | |
| 7 | 1***Б | Цилиндр гидравлический | |
| 7 | 1***Б | Цилиндр гидравлический | |
| 8 | 1***5 | Сухарь | |
| 8 | 1***5 | Сухарь | |
| 9 | 1***1 | Диск | |
| 9 | 1***1 | Диск | |
| 10 | 1***4 | Полумуфта ведущая | |
| 10 | 1***4 | Полумуфта ведущая | |
| 11 | Б***8 | Болт M16х170.58 | |
| 11 | Б***8 | Болт M16х170.58 | |
| 12 | Ш***Г | Шайба 16 65Г | |
| 12 | Ш***Г | Шайба 16 65Г | |
| 13 | Г***4 | Гайка M16.4 | |
| 13 | Г***4 | Гайка M16.4 | |
| 14 | 1***5 | Крышка | |
| 15 | К***2 | Кольцо 075-085-58-2-2 | |
| 16 | М***5 | Манжета 35х55 | |
| 17 | 1***6 | Втулка | |
| 18 | 1***1 | Поршень | |
| 19 | М***5 | Манжета 45х65 | |
| 20 | 1***2 | Цилиндр | |
| 21 | Ш***Г | Шайба 10 65Г | |
| 22 | Б***8 | Болт М 10х30.58 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
