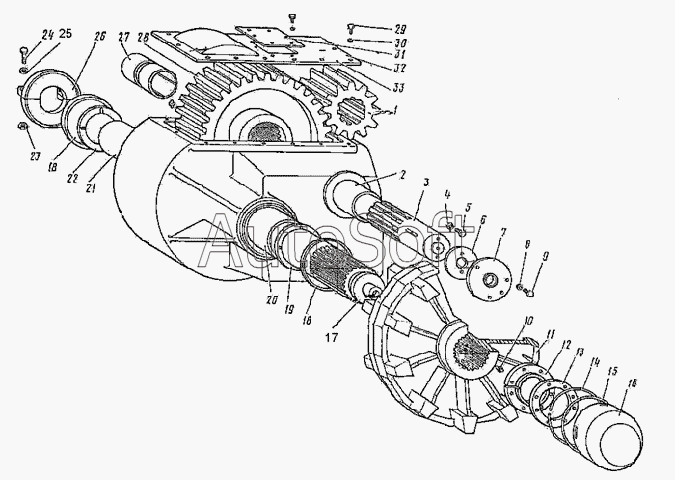

Каталог запасных частей к технике: УЗТМ ЭКГ-5А (2009). Ход гусеничный
26
18
18
19
20
21
22
23
24
25
18
27
28
29
30
31
33
32
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Шестерня | |
| 2 | 1***1 | Втулка | |
| 3 | 1***1 | Вал | |
| 4 | Ш***Г | Шайба 24 65 Г | |
| 5 | Б***8 | Болт М24х 50.58 | |
| 6 | 1***5 | Шайба упорная | |
| 7 | 1***Б | Крышка | |
| 8 | Ш***Г | Шайба 16 65Г | |
| 9 | Б***8 | Болт M16х30.58 | |
| 10 | М***8 | Масленка МВ 3/8 | |
| 11 | 1***8 | Колесо ведущее | |
| 12 | 1***1 | Хомут | |
| 13 | 1***1 | Кольцо | |
| 14 | П***С | Проволока 30-0-С | |
| 15 | К***2 | Кольцо 325х340-85-2-2 | |
| 16 | 1***6 | Колпак | |
| 17 | 1***7 | Вал ведущий | |
| 18 | Н***м | Набивка сквозного плетения ХБП 10, L=7800мм | |
| 18 | Н***м | Набивка сквозного плетения ХБП 6, L=4500мм | |
| 19 | 1***6 | Шайба | |
| 20 | 1***1 | Втулка | |
| 21 | 1***0 | Втулка | |
| 22 | 1***5 | Шайба | |
| 23 | Г***4 | Гайка М24.4 | |
| 24 | Б***8 | Болт М24х 90.58 | |
| 25 | Ш***Г | Шайба 24 65Г | |
| 26 | 1***8 | Полухомут | |
| 27 | 0***8 | Втулка 160х180х200х100 | |
| 28 | 1***1 | Колесо зубчатое | |
| 29 | Б***8 | Болт М 16х40.58 | |
| 30 | Ш***Г | Шайба 16 65Г | |
| 31 | 1***7 | Крышка | |
| 32 | 1***6 | Крышка левая | |
| 33 | 1***0 | Крышка правая |
