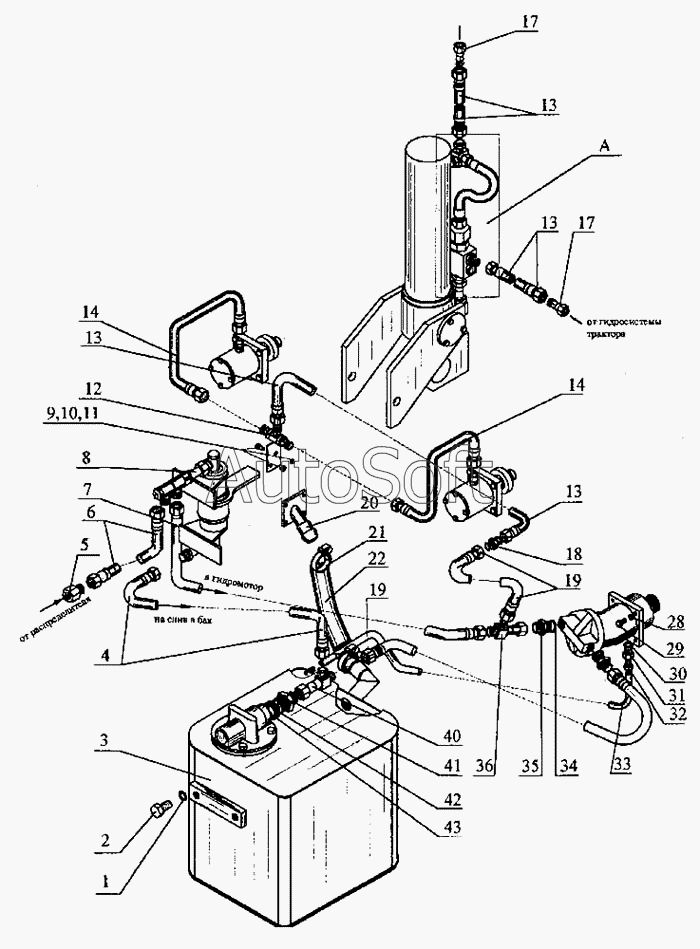

Каталог запасных частей к технике: ДЭЗ ФД-500. Гидросистема
33
20
21
22
28
29
30
31
32
19
19
34
35
36
40
41
42
43
1
18
17
17
14
14
13
13
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***] | Шайба 20.65Г | |
| 2 | Б***] | Болт М20-8gх40.36 | |
| 3 | Э***0 | Гидробак | |
| 4 | Р***] | Рукав РВД 16х650 У | |
| 5 | Э***1 | Переходник | |
| 6 | Р***] | Рукав РВД 16х850 У | |
| 7 | Р***] | Рукав РВД 16х1250 У | |
| 8 | Э***0 | Установка дросселя | |
| 9 | Б***] | Болт М8-8gх20.36 | |
| 10 | Г***] | Гайка М8.5 | |
| 11 | Ш***] | Шайба 8.65Г | |
| 12 | Ф***0 | Тройник | |
| 13 | Р***] | Рукав РВД 16х1250 | |
| 14 | Р***] | Рукав РВД 16х1050 | |
| 17 | Э***0 | Переходник | |
| 18 | Э***1 | Переходник | |
| 19 | Р***] | Рукав РВД 12х650 | |
| 20 | Э***0 | Трубопровод | |
| 21 | Х***0 | Хомут 40-60 | |
| 22 | Р***] | Рукав 40х50-4 1Х340 | |
| 28 | Ш***] | Шайба 10.65Г | |
| 29 | Б***] | Болт М10-8gх35.36 | |
| 30 | У***5 | Прокладка | |
| 31 | Э***2 | Штуцер М16 | |
| 32 | У***1 | Хомутик | |
| 33 | Р***] | Рукав 12х20-4 L=700 | |
| 34 | Э***1 | Прокладка | |
| 35 | У***8 | Штуцер 15-М27 | |
| 36 | Э***0 | Тройник | |
| 40 | Э***0 | Тройник | |
| 41 | Э***3 | Штуцер | |
| 42 | У***9 | Прокладка | |
| 43 | К***] | Кольцо 040-045-30-2-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
