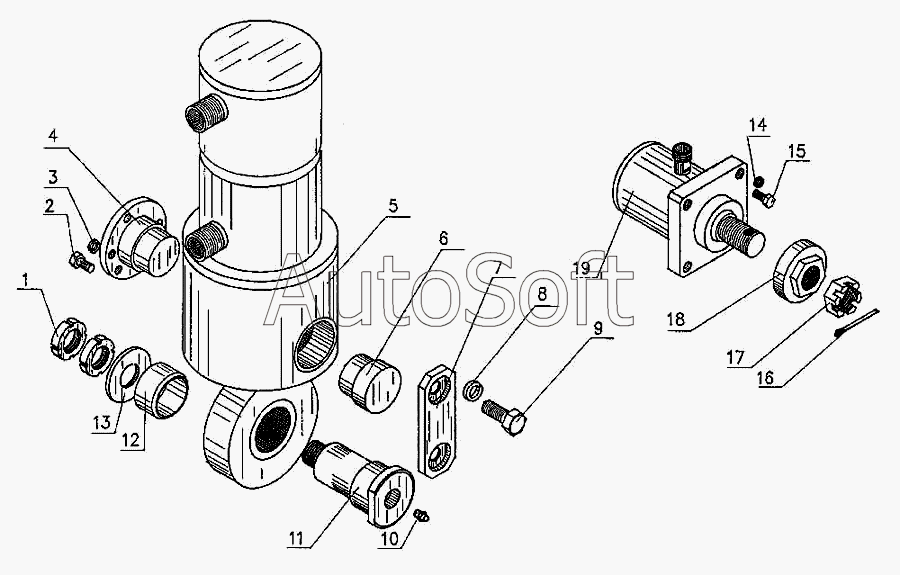

Каталог запасных частей к технике: ДЭЗ ФД-500. Установка гидроцилиндров
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***] | Гайка М30Х1.5-7Н | |
| 2 | Б***] | Болт М10-8gх25 | |
| 3 | Ш***] | Шайба 10.65Г | |
| 4 | Э***3 | Ось | |
| 5 | Ц***0 | Цилиндр 56.340.00.000 | |
| 6 | Ф***2 | Ось | |
| 7 | Ф***3 | Планка | |
| 8 | Ш***] | Шайба 16.65Г | |
| 9 | Б***] | Болт М16-8gх35 | |
| 10 | М***] | Масленка 1.2 Ц6 | |
| 11 | Э***1 | Палец | |
| 12 | Э***2 | Втулка | |
| 13 | Э***4 | Шайба | |
| 14 | Ш***] | Шайба 12.65Г | |
| 15 | Б***] | Болт М12-8gх25 | |
| 16 | Ш***] | Шплинт 6.3х50 | |
| 17 | Ф***5 | Гайка | |
| 18 | Ф***4 | Гайка | |
| 19 | Ф***0 | Цилиндр |
