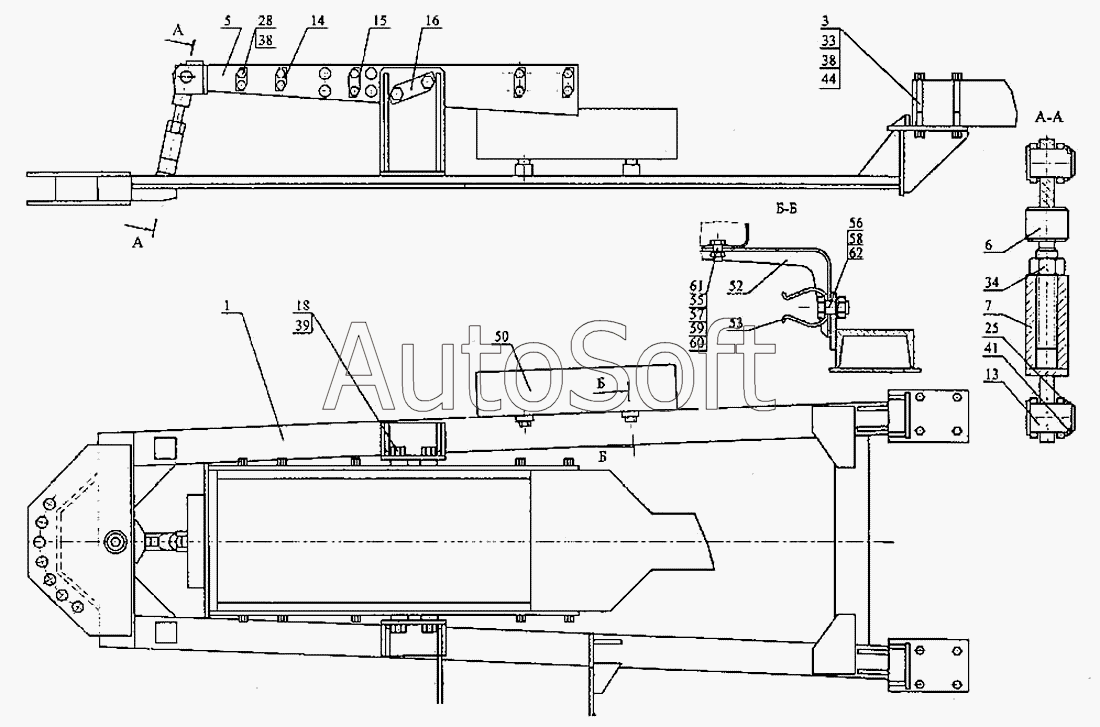

Каталог запасных частей к технике: ДЭЗ ФД-500. Рама
38
38
62
61
60
59
58
57
56
55
53
52
50
44
41
39
1
34
33
28
25
18
16
15
14
13
7
6
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рама нижняя | |
| 3 | Э***0 | Болт | |
| 5 | Э***0 | Дышло | |
| 6 | Э***0 | Винт | |
| 7 | Э***0 | Тяга | |
| 13 | Э***1 | Палец | |
| 14 | Э***1 | Планка | |
| 15 | Э***5 | Планка | |
| 16 | Э***2 | Планка | |
| 18 | Э***4 | Болт специальный | |
| 25 | 8***5 | Шайба 3х42х55 | |
| 28 | Б***] | Болт М16х40.36.019 | |
| 33 | Г***] | Гайка М16-6Н.5 | |
| 34 | Г***] | Гайка М30-6Н.5 | |
| 38 | Ш***] | Шайба 16.65 Г | |
| 39 | Ш***] | Шайба 30.65 Г | |
| 41 | Ш***] | Шплинт 3.2х32 | |
| 44 | Ш***] | Шайба 16.01 | |
| 50 | 7***0 | Ящик | |
| 52 | К***н | Кронштейн | |
| 53 | 5***4 | Зажим | |
| 55 | 5***8 | Буфер | |
| 56 | Б***] | Болт М16-6gх32.88.019 | |
| 57 | Б***] | Болт М8-6gх16.88.019 | |
| 58 | Ш***] | Шайба 16 ОТ 65 Г 06 | |
| 59 | Ш***] | Шайба 8 65 Г 06 | |
| 60 | Ш***] | Шайба 8.01.019 | |
| 61 | Г***] | Гайка М8-6Н.6.019 | |
| 62 | Г***] | Гайка М16-6Н.6.019 |
