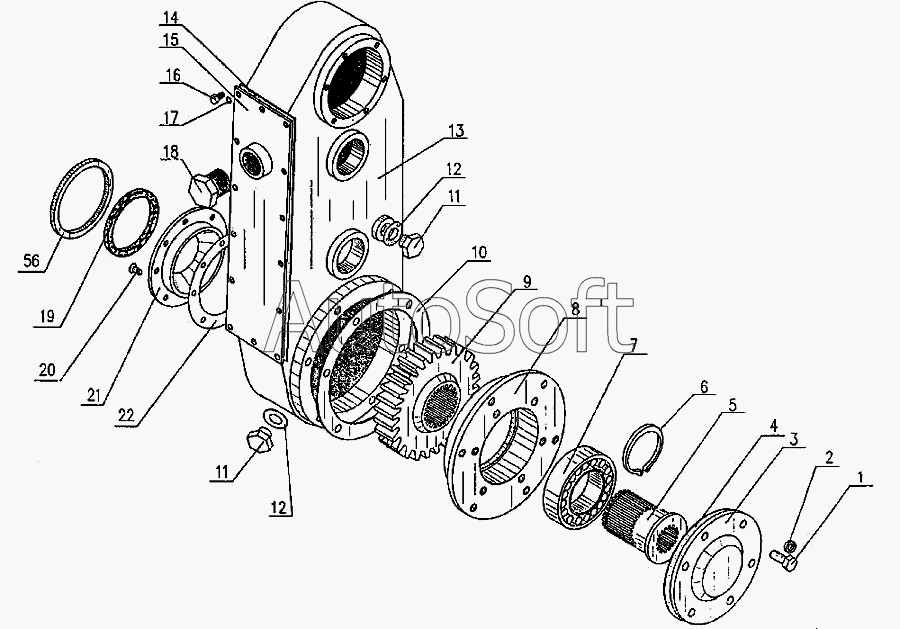

Каталог запасных частей к технике: ДЭЗ ФД-500. Редуктор бортовой
12
12
22
21
20
19
18
17
16
15
14
13
1
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***] | Болт М16х30.36 | |
| 2 | Ш***] | Шайба пружинная 16.55Г | |
| 3 | Ф***3 | Крышка | |
| 4 | Ф***4 | Прокладка | |
| 5 | Ф***1 | Втулка шлицевая | |
| 6 | К***] | Кольцо В-90 | |
| 7 | П***] | Подшипник 3518 | |
| 8 | Ф***5 | Обойма | |
| 9 | Ф***2 | Шестерня | |
| 10 | Ф***6 | Прокладка | |
| 11 | Э***0 | Пробка | |
| 12 | Э***1 | Прокладка | |
| 13 | Ф***0 | Корпус редуктора | |
| 14 | Ф***9 | Прокладка | |
| 15 | Ф***0 | Крышка | |
| 16 | Б***] | Болт М10х20.36 | |
| 17 | Ш***] | Шайба пружинная 10.65Г | |
| 18 | Б***1 | Сапун | |
| 19 | К***] | Кольцо войлочное СП-140-118-10 | |
| 20 | В***] | Винт М10х20.36 | |
| 21 | Ф***3 | Прокладка (набор) | |
| 22 | Ф***7 | Прокладка |
