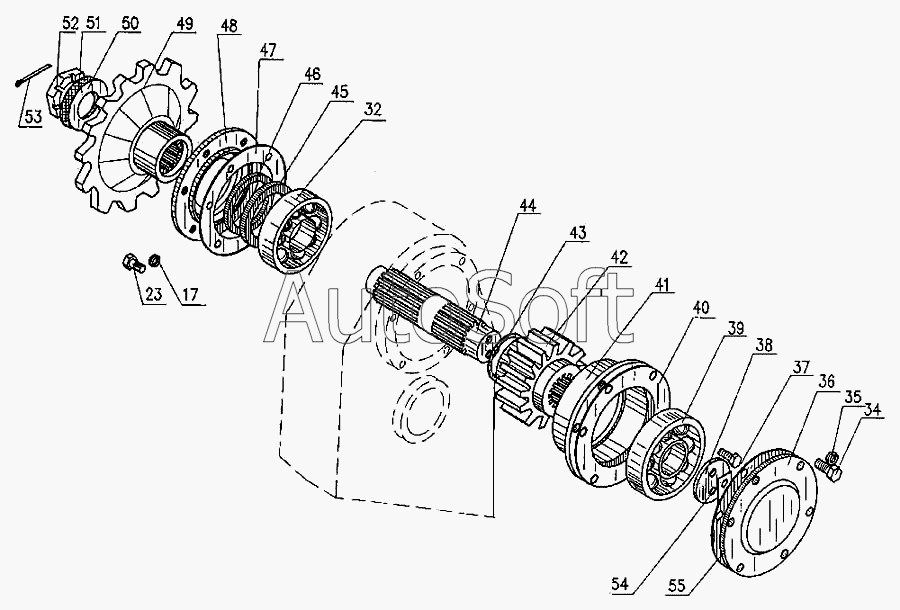

Каталог запасных частей к технике: ДЭЗ ФД-500. Редуктор бортовой
43
55
54
53
52
51
50
49
48
47
46
45
44
17
42
41
40
39
38
37
36
35
34
32
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17 | Ш***] | Шайба пружинная 10.65Г | |
| 23 | Б***] | Болт М10х25.36 | |
| 32 | Ф***2 | Шестерня | |
| 34 | Б***] | Болт М12х35.36 | |
| 35 | Ш***] | Шайба пружинная 12.65Г | |
| 36 | Ф***6 | Крышка | |
| 37 | Б***] | Болт М12х25.36 | |
| 38 | Ф***5 | Шайба | |
| 39 | П***] | Подшипник 410 | |
| 40 | Ф***2 | Прокладка | |
| 41 | Ф***3 | Обойма | |
| 42 | Ф***8 | Шестерня | |
| 43 | Ф***7 | Шайба | |
| 44 | Ф***9 | Вал | |
| 45 | М***] | Манжета 1.1-75х100-3 | |
| 46 | К***] | Кольцо войлочное СП-93-74-7 | |
| 47 | Ф***8 | Прокладка | |
| 48 | Ф***9 | Крышка | |
| 49 | Ф***6 | Звездочка | |
| 50 | Б***4 | Прокладка | |
| 51 | Б***1 | Шайба | |
| 52 | Б***1 | Гайка | |
| 53 | Ш***] | Шплинт 5х80 | |
| 54 | Ф***7 | Планка отгибная | |
| 55 | Ф***4 | Прокладка |
