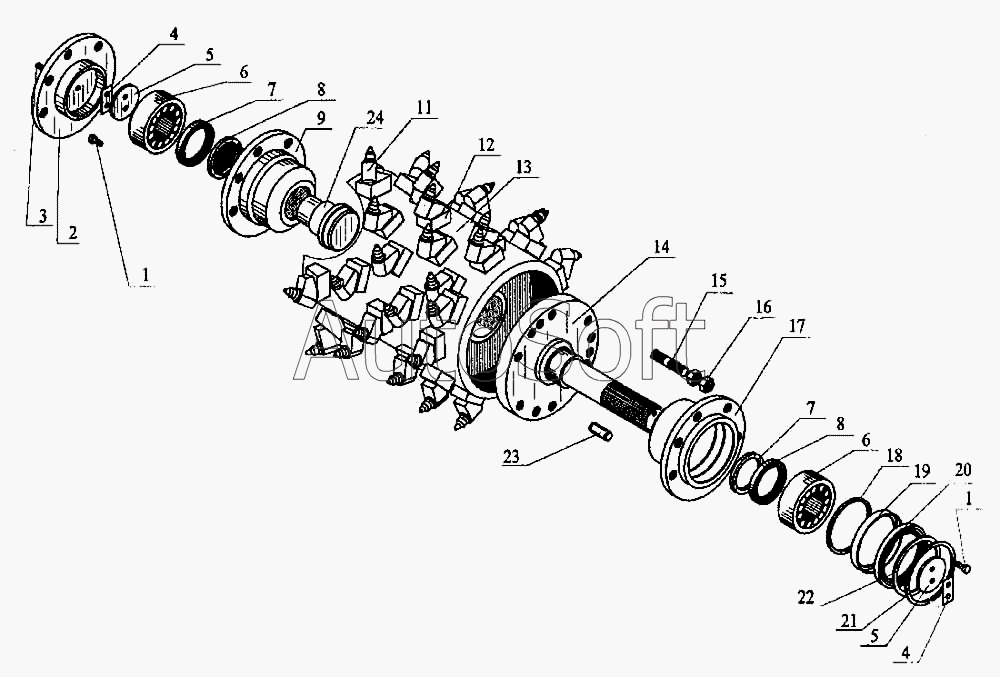

Каталог запасных частей к технике: ДЭЗ ФД-500. Установка рабочего органа
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФД-500.03.01.011 | Ф***1 | Подкладка | |
| ФД-500.03.01.012 | Ф***2 | Подкладка | |
| ФД-500.03.01.013 | Ф***3 | Подкладка | |
| 1 | Б***] | Болт М10-8gх25.36 | |
| 2 | Ф***7 | Крышка | |
| 3 | М***] | Масленка 1.2.Ц6 | |
| 4 | Э***1 | Планка закрепительная | |
| 5 | Э***0 | Крышка | |
| 6 | П***] | Подшипник 3612 | |
| 7 | М***] | Манжета 1.1-75х100-1 | |
| 8 | К***] | Кольцо СП-93-74-7 | |
| 9 | Ф***1 | Стакан | |
| 11 | М***0 | Резец | |
| 12 | Ф***9 | Подкладка | |
| 13 | Ф***0 | Барабан фрезерный | |
| 14 | Ф***0 | Полуось ведущая | |
| 15 | Ф***1 | Шпилька | |
| 16 | Ф***2 | Гайка | |
| 17 | Ф***2 | Стакан | |
| 18 | Ф***5 | Шайба | |
| 19 | Ф***4 | Втулка | |
| 20 | М***] | Манжета 1.1-110х135-1 | |
| 21 | К***] | Кольцо В 140 | |
| 22 | Ф***6 | Кольцо | |
| 23 | Ф***8 | Штифт | |
| 24 | Ф***1 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
