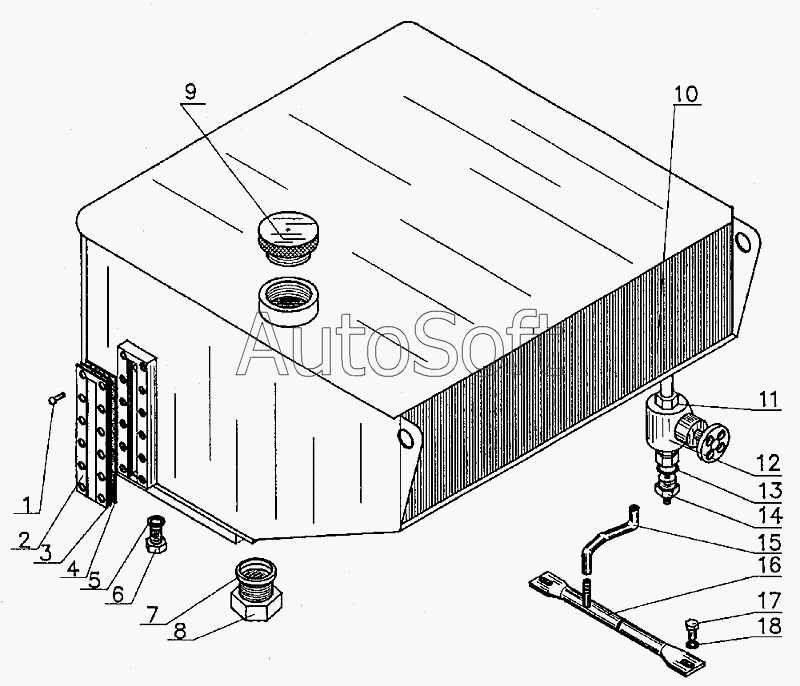

Каталог запасных частей к технике: ДЭЗ ФД-500. Система водоснабжения
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***] | Винт 1.М6-8gх20.46 | |
| 2 | Э***8 | Крышка | |
| 3 | Э***4 | Стекло | |
| 4 | Э***7 | Прокладка | |
| 5 | Ш***] | Шайба 16.65Г | |
| 6 | Б***] | Болт М16-8gх25.46 | |
| 7 | Э***1 | Прокладка | |
| 8 | Э***0 | Пробка | |
| 9 | Ф***1 | Крышка | |
| 10 | Ф***0 | Бак | |
| 11 | Ф***2 | Гайка | |
| 12 | В***] | Вентиль запорный муфтовый Ду=20, исп3 | |
| 13 | Ф***4 | Прокладка | |
| 14 | Ф***3 | Ниппель | |
| 15 | Р***] | Рукав 111-9-2.0 L=360 | |
| 16 | Ф***0 | Питатель | |
| 17 | Б***] | Болт М10-8gх16.46 | |
| 18 | Ш***] | Шайба 10.02 |
