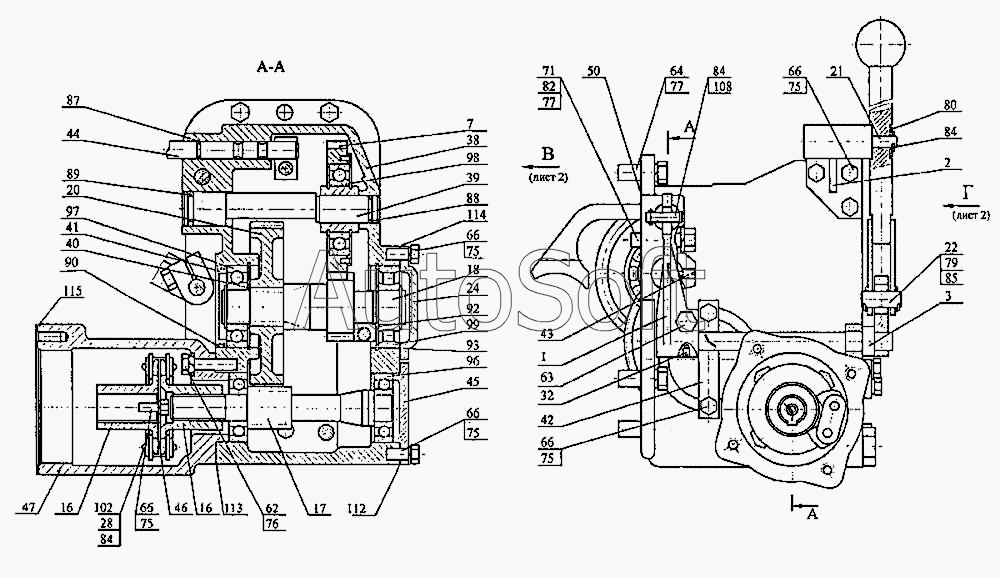

Каталог запасных частей к технике: ДЭЗ ФД-500. Ходоуменьшитель
80
92
90
89
88
87
85
84
84
84
82
93
79
77
77
76
75
75
75
75
75
71
66
66
66
66
66
63
96
97
98
99
102
108
112
113
114
115
20
32
28
24
22
21
38
18
17
16
16
7
3
2
1
39
40
41
42
43
44
45
46
47
50
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рычаг | |
| 2 | Э***0 | Кронштейн | |
| 3 | Э***0 | Шток | |
| 7 | 1***0 | Шестерня | |
| 16 | Э***1 | Полумуфта | |
| 17 | Э***2 | Вал-шестерня | |
| 18 | Э***3 | Вал-шестерня | |
| 19 | Э***4 | Рычаг | |
| 20 | Э***5 | Шестерня | |
| 21 | Э***9 | Ось | |
| 22 | Э***1 | Палец | |
| 24 | Э***9 | Крышка | |
| 28 | Э***3 | Палец | |
| 29 | Э***4 | Болт | |
| 31 | Э***6 | Вилка | |
| 32 | Э***7 | Винт | |
| 33 | Э***8 | Болт | |
| 38 | Э***8 | Корпус | |
| 39 | 0***3 | Ось | |
| 40 | 0***1 | Кольцо | |
| 41 | 0***2 | Крышка | |
| 42 | 0***3 | Планка | |
| 43 | 0***4 | Фиксатор | |
| 44 | 0***5 | Шток | |
| 45 | 0***7 | Крышка | |
| 46 | 0***2 | Шайба | |
| 47 | 0***4 | Стакан | |
| 48 | 0***6 | Крышка | |
| 49 | 0***7 | Прокладка | |
| 50 | 0***8 | Прокладка | |
| 51 | 0***6 | Пружина | |
| 52 | 1***1 | Болт | |
| 62 | Б***] | Болт М10х35.36 | |
| 63 | Б***] | Болт М12х1.25х30.36 | |
| 66 | Б***] | Болт М8х20.36 | |
| 67 | Б***] | Болт М12х35.36 | |
| 71 | Г***] | Гайка М12.5 | |
| 75 | Ш***] | Шайба 8.65Г | |
| 76 | Ш***] | Шайба 10.65Г | |
| 77 | Ш***] | Шайба 12.65Г | |
| 79 | Ш***] | Шайба 16.02 | |
| 80 | Ш***] | Шайба 10.02 | |
| 82 | Ш***] | Шпилька М12х50.56 | |
| 84 | Ш***] | Шплинт 2х16 | |
| 85 | Ш***] | Шплинт 3.2х25 | |
| 87 | К***] | Кольцо 012-016-25-2-2 | |
| 88 | К***] | Кольцо 020-025-30-2-2 | |
| 89 | К***] | Кольцо 024-030-36-2-2 | |
| 90 | К***] | Кольцо 066-072-36-2-2 | |
| 92 | К***] | Кольцо В 30 | |
| 93 | К***] | Кольцо В 72 | |
| 96 | П***] | Подшипник 305 | |
| 97 | П***] | Подшипник 306 | |
| 98 | П***] | Подшипник 208 К | |
| 99 | П***] | Подшипник 2306 К | |
| 100 | Ш***] | Шарик Б 7.938-200 | |
| 102 | Ц***] | Цепь ПР-25.4-6000 L=8 звеньев | |
| 104 | Б***4 | Пробка | |
| 108 | О***] | Ось Б-8В 12х30.45 Норм-000.701.503 | |
| 110 | Б***5 | Прокладка | |
| 112 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 113 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 114 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 115 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 118 | У***1 | Прокладка 12 | |
| 120 | 1***0 | Ручка 11 П40МНБ-64 |
