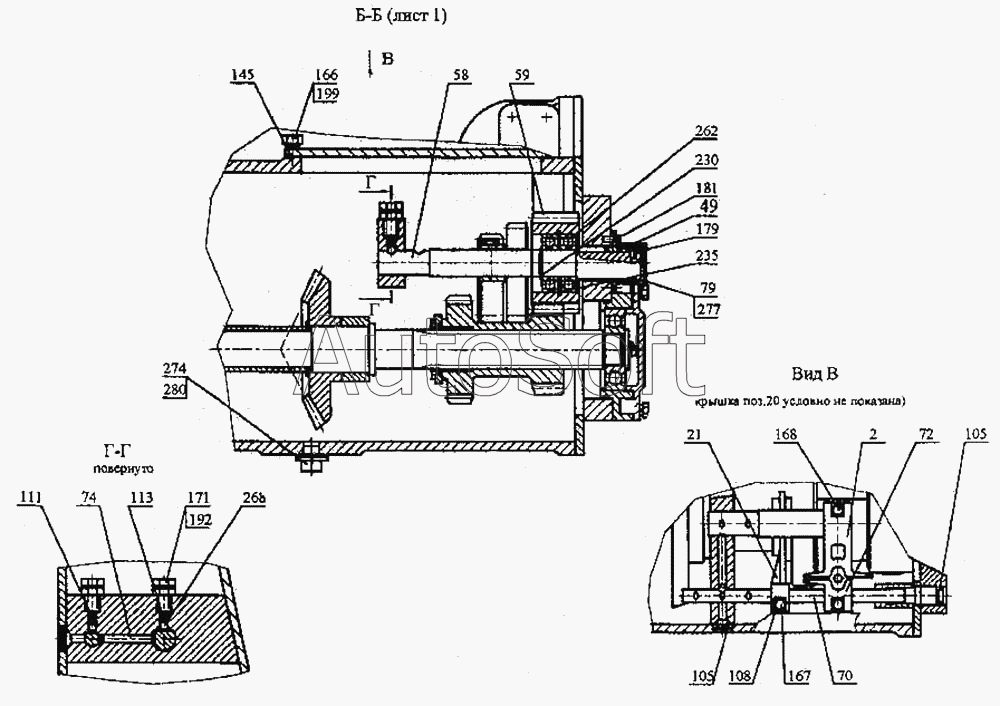

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Привод рабочего органа
2
21
49
58
59
70
72
74
79
105
105
111
113
145
166
167
168
171
179
181
192
199
230
235
262
268
274
277
280
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-1 | 1***1 | Прокладка | |
| 122-2 | 1***2 | Прокладка | |
| Шайба 24.65 Г.019 | Ш***9 | Шайба 24.65 Г.019 | |
| Шайба 24.65 Г.05 | Ш***5 | Шайба 24.65 Г.05 | |
| ЭТЦ-1609.30.00.000 | Э***0 | Привод рабочего органа | |
| 2 | Э***0 | Поводок | |
| 3 | Э***0 | Стакан | |
| 4 | Э***0 | Полумуфта | |
| 5 | Э***0 | Стяжка | |
| 6 | Э***0 | Звездочка в сборе | |
| 9 | Э***0 | Обойма в сборе | |
| 10 | Э***0 | Кожух | |
| 20 | 1***0 | Крышка | |
| 21 | Э***0 | Вилка | |
| 27 | 1***0 | Корпус | |
| 44 | Э***3 | Ось | |
| 45 | Э***4 | Втулка | |
| 46 | Э***5 | Втулка | |
| 48 | Э***7 | Шайба | |
| 49 | Э***2 | Шпонка | |
| 53 | Э***7 | Шестерня | |
| 54 | Э***1 | Шестерня | |
| 58 | Э***3 | Ось | |
| 59 | Э***5 | Шестерня | |
| 60 | Э***7 | Втулка | |
| 61 | Э***8 | Втулка | |
| 62 | Э***1 | Крышка | |
| 63 | Э***3 | Шайба регулировочная | |
| 64 | Э***5 | Прокладка | |
| 65 | Э***6 | Шайба регулировочная | |
| 66 | Э***7 | Шайба регулировочная | |
| 67 | Э***8 | Кольцо | |
| 69 | Э***1 | Крышка | |
| 70 | Э***3 | Шток | |
| 71 | Э***1 | Винт | |
| 72 | Э***5 | Поводок | |
| 74 | Э***7 | Штифт блокирующий | |
| 76 | Э***5 | Пробка | |
| 77 | Э***2 | Стяжка | |
| 78 | Э***5 | Шайба регулировочная | |
| 79 | Э***7 | Колпачок | |
| 80 | Э***9 | Палец | |
| 81 | Э***5 | Шайба регулировочная | |
| 82 | Э***6 | Стакан | |
| 83 | Э***1 | Блок-шестерня | |
| 84 | Э***2 | Шестерня | |
| 85 | Э***3 | Вал | |
| 86 | Э***6 | Вал | |
| 87 | Э***5 | Шестерня | |
| 89 | Э***5 | Втулка | |
| 91 | Э***2 | Шестерня | |
| 92 | Э***5 | Кольцо | |
| 93 | Э***6 | Вал-шестерня коническая | |
| 95 | Э***7 | Гайка | |
| 96 | Э***8 | Шпилька | |
| 97 | Э***9 | Шпилька | |
| 99 | Э***6 | Крышка | |
| 100 | Э***7 | Планка | |
| 102 | Э***9 | Кольцо | |
| 105 | Э***1 | Заглушка | |
| 106 | Э***9 | Колпачок | |
| 107 | Э***1 | Пружина | |
| 111 | Э***2 | Пружина | |
| 112 | Э***5 | Опора шаровая | |
| 113 | Э***3 | Пружина | |
| 114 | Э***4 | Крышка | |
| 115 | Б***1 | Защитный колпак | |
| 116 | 0***6 | Крышка | |
| 117 | Э***7 | Втулка | |
| 118 | Э***8 | Штифт | |
| 120 | Э***0 | Крышка | |
| 121 | Э***1 | Планка закрепительная | |
| 122 | Э***2 | Прокладка | |
| 125 | Э***5 | Ось | |
| 126 | Э***6 | Гайка М30х2 | |
| 137 | 1***3 | Крышка | |
| 144 | 1***1 | Шайба | |
| 145 | 1***2 | Прокладка | |
| 146 | 1***3 | Прокладка | |
| 148 | 1***5 | Рычаг | |
| 149 | 1***6 | Шайба | |
| 162 | Б***] | Болт М8х20.56.019 | |
| 165 | Б***] | Болт М10х20.56.019 | |
| 166 | Б***] | Болт М10х25.56.019 | |
| 167 | Б***] | Болт М10х35.56.019 | |
| 168 | Б***] | Болт М10х50.56.019 | |
| 169 | Б***] | Болт М12х25.56.019 | |
| 170 | Б***] | Болт М12х70.56.019 | |
| 171 | Б***] | Болт М16х35.56.019 | |
| 178 | В***] | Винт М10х25.66.019 | |
| 179 | В***] | Винт 1 М5-8gх10.56.019 | |
| 181 | В***] | Винт В1М6-8gх16.56.019 | |
| 188 | Г***] | Гайка 2 М24.5.019 | |
| 192 | Г***] | Гайка 2 М16.5.019 | |
| 194 | Г***] | Гайка М36х1.5.7Н.06 | |
| 197 | Ш***] | Шайба 6.65 Г.05 | |
| 198 | Ш***] | Шайба 8.65 Г.05 | |
| 199 | Ш***9 | Шайба 8.65Г.019 | |
| 200 | Ш***5 | Шайба 10.65 Г.05 | |
| 201 | Ш***9 | Шайба 10.65 Г.019 | |
| 202 | Ш***5 | Шайба 12.65 Г.05 | |
| 203 | Ш***9 | Шайба 12.65 Г.019 | |
| 204 | Ш***5 | Шайба 20.65 Г.05 | |
| 205 | Ш***] | Шайба 20.01.019 | |
| 217 | Ш***] | Штифт 8п6х50 | |
| 221 | Ш***] | Шпонка 2-25х14х55 | |
| 222 | Ш***] | Шпонка 2-25х14х65 | |
| 224 | Ш***] | Шплинт 4х25 | |
| 230 | К***] | Кольцо В40 | |
| 231 | К***] | Кольцо В55 | |
| 234 | К***] | Кольцо В90 | |
| 235 | К***] | Кольцо В90 | |
| 236 | К***] | Кольцо В110 | |
| 237 | К***] | Кольцо В120 | |
| 239 | К***] | Кольцо СП-98-79-7 | |
| 245 | К***] | Кольцо 035-041-36-2-2 | |
| 247 | К***] | Кольцо 060-070-58-2-2 | |
| 249 | Б***3 | Кольцо | |
| 252 | М***] | Манжета 1.2-80х105-1 | |
| 253 | М***] | Манжета 1.2-100х125-1 | |
| 255 | М***] | Масленка 1.2Ц6 | |
| 256 | П***] | Подшипник 3518 | |
| 257 | П***] | Подшипник 3610 | |
| 259 | П***] | Подшипник 2311К1 | |
| 262 | П***] | Подшипник 308 | |
| 263 | П***] | Подшипник 311 | |
| 264 | П***] | Подшипник 408 | |
| 265 | П***0 | Подшипник 410 | |
| 268 | Ш***] | Шарик 12.303-100 | |
| 269 | С***5 | Планка закрепительная 48х20 | |
| 273 | Б***4 | Пробка | |
| 274 | Э***0 | Пробка | |
| 276 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 277 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 278 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 279 | Б***5 | Прокладка | |
| 280 | Э***1 | Прокладка | |
| 281 | Н***1 | Прокладка 5190240 | |
| 282 | С***1 | Прокладка 8.60х250 | |
| 283 | С***1 | Прокладка 8.60х250 | |
| 284 | С***4 | Шайба упорная 60 | |
| 291 | П***] | Проволока 2-0-4 |
