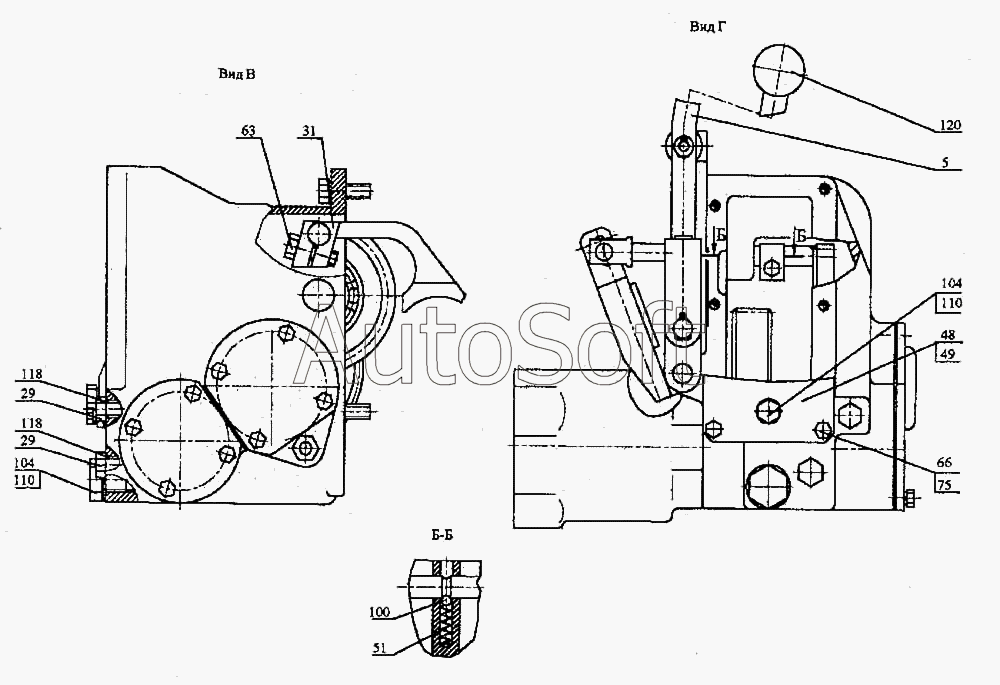

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609. Ходоуменьшитель
5
29
29
31
48
49
51
63
66
75
100
104
104
110
110
118
118
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Пробка 20х1.5Ц9.Хр Норм-000656.525 | П***5 | Пробка 20х1.5Ц9.Хр Норм-000656.525 | |
| ЭТЦ-1609.31.00.000 | Э***0 | Ходоуменьшитель | |
| 1 | Э***0 | Рычаг | |
| 2 | Э***0 | Кронштейн | |
| 3 | Э***0 | Шток | |
| 5 | Э***0 | Рычаг | |
| 7 | 1***0 | Шестерня | |
| 16 | Э***1 | Полумуфта | |
| 17 | Э***2 | Вал-шестерня | |
| 18 | Э***3 | Вал-шестерня | |
| 20 | Э***5 | Шестерня | |
| 22 | Э***1 | Палец | |
| 24 | Э***9 | Крышка | |
| 28 | Э***3 | Палец | |
| 29 | Э***0 | Болт | |
| 31 | Э***6 | Вилка | |
| 32 | Э***7 | Винт | |
| 33 | Э***8 | Болт | |
| 38 | Э***8 | Корпус | |
| 39 | 0***3 | Ось | |
| 40 | 0***1 | Кольцо | |
| 41 | 0***2 | Крышка | |
| 42 | 0***3 | Планка | |
| 43 | 0***4 | Фиксатор | |
| 44 | 0***5 | Шток | |
| 45 | 0***7 | Крышка | |
| 46 | 0***2 | Шайба | |
| 47 | 0***4 | Стакан | |
| 48 | 0***6 | Крышка | |
| 49 | 0***7 | Прокладка | |
| 50 | 0***8 | Прокладка | |
| 51 | 0***6 | Пружина | |
| 52 | 1***1 | Болт | |
| 62 | Б***] | Болт М10х35 | |
| 63 | Б***] | Болт М12х1.25х30 | |
| 66 | Б***] | Болт М8х20 | |
| 67 | Б***] | Болт М12х35 | |
| 68 | Б***] | Болт М1 2х65 | |
| 75 | Ш***] | Шайба 8.65Г | |
| 76 | Ш***] | Шайба 10.65Г | |
| 77 | Ш***] | Шайба 12.65Г | |
| 79 | Ш***] | Шайба 16.02 | |
| 80 | Ш***] | Шайба 10.02 | |
| 84 | Ш***] | Шплинт 2х16 | |
| 85 | Ш***] | Шплинт 3.2х25 | |
| 87 | К***] | Кольцо 012-016-25-2-2 | |
| 88 | К***] | Кольцо 020-025-30-2-2 | |
| 89 | К***] | Кольцо 024-030-36-2-2 | |
| 90 | К***] | Кольцо 066-072-36-2-2 | |
| 92 | К***] | Кольцо В 30 | |
| 93 | К***] | Кольцо В 72 | |
| 96 | П***] | Подшипник 305 | |
| 97 | П***] | Подшипник 306 | |
| 98 | П***] | Подшипник 208 К | |
| 99 | П***] | Подшипник 2306 К | |
| 100 | Ш***] | Шарик Б 7.938-200 | |
| 102 | Ц***] | Цепь ПР-25.4-6000 1-8 звеньев | |
| 104 | Б***4 | Пробка | |
| 108 | Н***3 | Ось Б-8В12х30.45Ц24Хр | |
| 110 | Б***5 | Прокладка | |
| 112 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 113 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 114 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 115 | С***1 | Прокладка 3.2.63.80 Норм-000.683.039 | |
| 118 | У***1 | Прокладка 12 | |
| 120 | 1***0 | Ручка 11 П40МНБ-64 |
