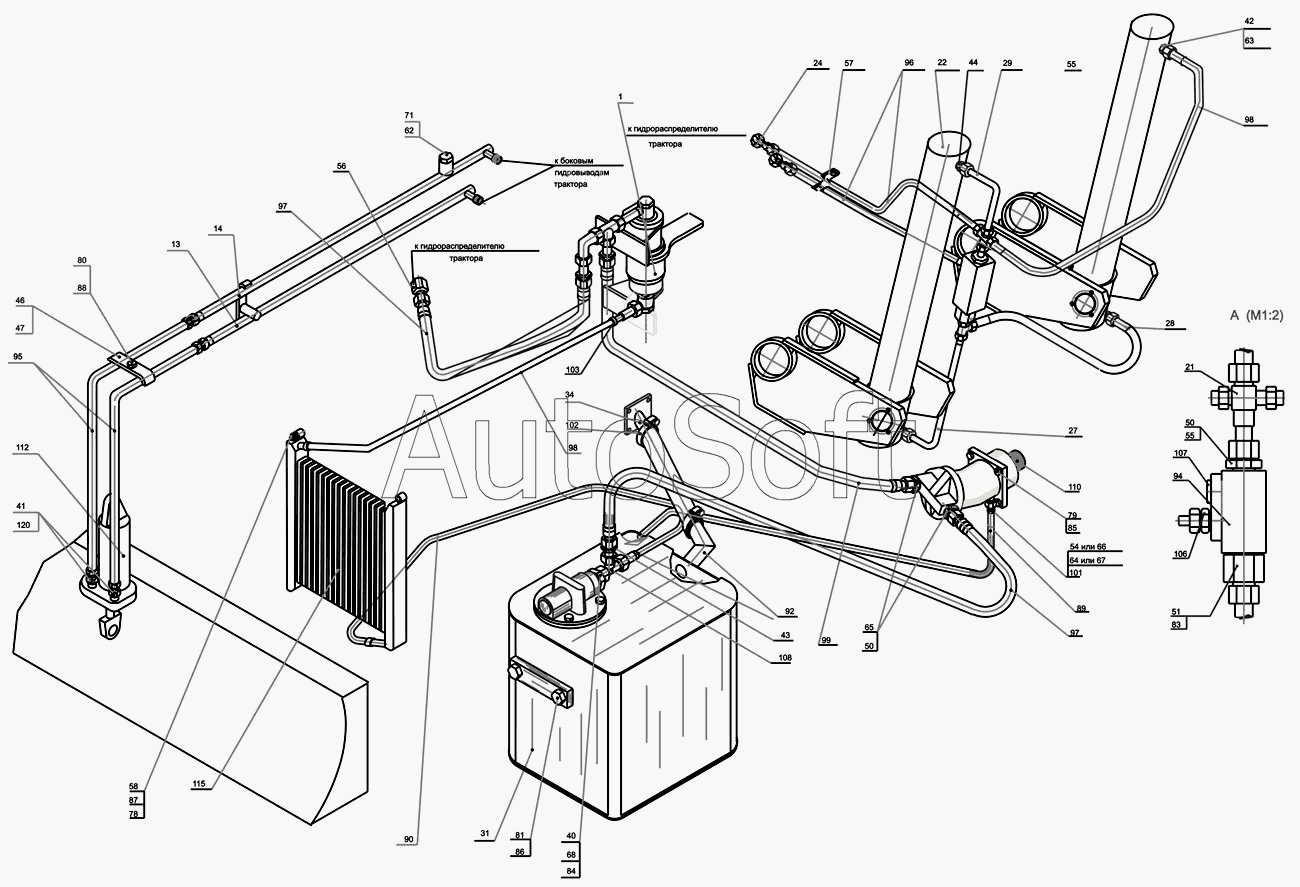

Каталог запасных частей к технике: ДЭЗ ЭТЦ-1609 (каталог 2006 г). Гидросистема ЭТЦ-1609.07.00.000
90
101
99
98
98
96
95
94
92
106
89
88
87
86
85
84
83
81
103
108
120
97
55
63
55
29
44
97
80
34
102
58
115
31
112
110
107
22
46
43
42
41
40
28
27
24
47
14
13
1
66
79
78
71
68
67
65
64
62
57
56
54
51
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.07.00.000 | Э***0 | Гидросистема | |
| 1 | Э***0 | Установка дросселя | |
| 2 | Э***0 | Клапан | |
| 4 | Э***0 | Кронштейн верхний | |
| 5 | Э***0 | Кронштейн левый | |
| 6 | Э***0 | Кронштейн правый | |
| 7 | Э***0 | Трубопровод сливной | |
| 9 | Ф***0 | Фильтр ФЛ32-25 | |
| 13 | Э***0 | Трубопровод N3 | |
| 14 | Э***0 | Трубопровод N4 | |
| 22 | Э***0 | Установка гидроцилиндра | |
| 24 | Э***0 | Переходник | |
| 27 | Э***0 | Трубопровод | |
| 28 | Э***0 | Трубопровод N18 | |
| 29 | Э***0 | Трубопровод | |
| 31 | Э***0 | Гидробак | |
| 34 | Э***0 | Трубопровод | |
| 40 | Э***1 | Пробка | |
| 41 | Э***2 | Штуцер | |
| 42 | Э***8 | Штуцер М22 | |
| 43 | Э***3 | Штуцер | |
| 44 | Э***3 | Штуцер | |
| 45 | Э***3 | Штуцер | |
| 46 | Э***1 | Скоба | |
| 47 | П***3 | Прокладка | |
| 50 | Э***1 | Прокладка | |
| 51 | Э***8 | Штуцер | |
| 54 | Э***2 | Штуцер М16 | |
| 55 | У***8 | Штуцер 15-М27 | |
| 55 | У***8 | Штуцер 15-М27 | |
| 56 | Э***1 | Переходник | |
| 57 | Э***7 | Скоба | |
| 58 | Э***8 | Втулка | |
| 62 | У***1 | Прокладка 12 | |
| 63 | У***5 | Прокладка 22 | |
| 64 | У***3 | Прокладка 16 | |
| 65 | У***8 | Штуцер 15-М27 | |
| 66 | Э***2 | Штуцер М18 | |
| 67 | У***4 | Прокладка 18 | |
| 68 | У***9 | Прокладка 42 | |
| 71 | Э***5 | Пробка | |
| 72 | Э***3 | Штуцер | |
| 73 | У***5 | Прокладка | |
| 75 | Э***6 | Кронштейн | |
| 76 | Э***7 | Ниппель | |
| 78 | Г***] | Гайка М20-7Н | |
| 79 | Б***] | Болт М10х35 | |
| 80 | Б***] | Болт М10х45 | |
| 81 | Б***] | Болт М20х30 | |
| 82 | Б***] | Болт М10х50 | |
| 83 | К***] | Кольцо 038-044-36-2-3 | |
| 84 | К***] | Кольцо 040-045-30-2-1 | |
| 85 | Ш***] | Шайба 10.65Г | |
| 86 | Ш***] | Шайба 20.65Г | |
| 87 | Г***] | Гайка М10-7Н | |
| 88 | Ш***] | Шайба 10.02 | |
| 89 | Р***] | Рукав 12х20-4, l=350мм | |
| 90 | Р***] | Рукав 12х20-4, l=600мм | |
| 91 | Р***] | Рукав 12х50-4, l=340мм | |
| 92 | Р***] | Рукав 12х20-4, l=1800мм | |
| 93 | 5***0 | Гидрозамок | |
| 94 | Р***0 | Радиатор масляный | |
| 95 | Р***0 | Рукав М22х1,5, l=1400 ТУ4833-004-08911215-2003 | |
| 96 | Р***0 | Рукав М22х1,5, l=1400 ТУ4833-004-08911215-2003 | |
| 97 | Р***0 | Рукав М27х1,5, L=650 | |
| 97 | Р***0 | Рукав М27х1,5, L=650 | |
| 98 | Р***0 | Рукав М27х1,5, l=650 ТУ4833-004-08911215-2003 | |
| 99 | Р***0 | Рукав М27х1,5, l=650 ТУ4833-004-08911215-2003 | |
| 101 | Х***3 | Хомут 16-23 | |
| 102 | Х***0 | Хомут 40-60 | |
| 103 | Х***3 | Хомут 16-23 | |
| 106 | 1***0 | Тройник | |
| 107 | 1***7 | Заглушка | |
| 108 | 1***1 | Тройник | |
| 110 | 3***8 | Гидромотор | |
| 112 | Ц***3 | Гидроцилиндр 100х50-200 | |
| 114 | 4***8 | Кольцо | |
| 115 | Р***0 | Радиатор масляный | |
| 120 | 4***8 | Кольцо |
