Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Редуктор бортовой ФДН-500.06.02.000
17
23
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

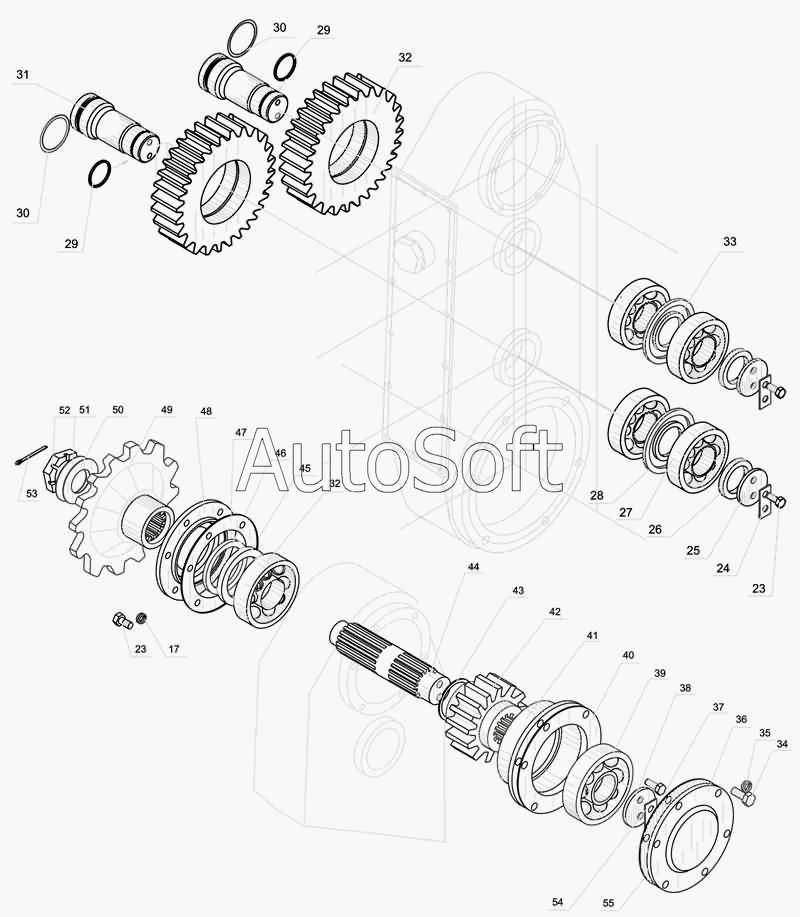

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФДН-500.06.02.000 | Ф***0 | Редуктор бортовой | |
| 1 | Б***] | Болт М16х30.36 | |
| 2 | Ш***] | Шайба пружинная 16.55Г | |
| 3 | Ф***3 | Крышка | |
| 4 | Ф***4 | Прокладка | |
| 5 | Ф***1 | Втулка шлицевая | |
| 6 | К***] | Кольцо В-90 | |
| 7 | П***] | Подшипник 3518 | |
| 8 | Ф***5 | Обойма | |
| 9 | Ф***2 | Шестерня | |
| 10 | Ф***6 | Прокладка | |
| 11 | Э***0 | Пробка | |
| 12 | Э***1 | Прокладка | |
| 13 | Ф***0 | Корпус редуктора | |
| 14 | Ф***9 | Прокладка | |
| 15 | Ф***0 | Крышка | |
| 16 | Б***] | Болт М10х20.36 | |
| 17 | Ш***] | Шайба пружинная 10.65Г | |
| 18 | Б***1 | Сапун | |
| 19 | К***] | Кольцо войлочное СП-140-118-10 | |
| 20 | В***] | Винт М10х20.36 | |
| 21 | Ф***3 | Прокладка (набор) | |
| 22 | Ф***7 | Прокладка | |
| 23 | Б***] | Болт М10х25.36 | |
| 24 | Ф***3 | Планка отгибная | |
| 25 | Ф***2 | Шайба торцевая | |
| 26 | Ф***1 | Втулка | |
| 27 | П***] | Подшипник 311 | |
| 28 | К***] | Кольцо В-120 | |
| 29 | К***] | Кольцо 045-050-30 | |
| 30 | К***] | Кольцо 060-070-58-22 | |
| 31 | Ф***0 | Ось | |
| 32 | Ф***2 | Шестерня | |
| 33 | Ф***2 | Кольцо | |
| 34 | Б***] | Болт М12х35.36 | |
| 35 | Ш***] | Шайба пружинная 12.65Г | |
| 36 | Ф***6 | Крышка | |
| 37 | Б***] | Болт М12х25.36 | |
| 38 | Ф***5 | Шайба | |
| 39 | П***] | Подшипник 410 | |
| 40 | Ф***2 | Прокладка | |
| 41 | Ф***3 | Обойма | |
| 42 | Ф***8 | Шестерня | |
| 43 | Ф***7 | Шайба | |
| 44 | Ф***9 | Вал | |
| 45 | М***] | Манжета 1.1-75х100-3 | |
| 46 | К***] | Кольцо войлочное СП-93-74-7 | |
| 47 | Ф***8 | Прокладка | |
| 48 | Ф***9 | Крышка | |
| 49 | Ф***6 | Звездочка | |
| 50 | Ф***2 | Прокладка | |
| 51 | Ф***1 | Шайба | |
| 52 | Ф***0 | Гайка | |
| 53 | Ш***] | Шплинт 5х80 | |
| 54 | Ф***7 | Планка отгибная | |
| 55 | Ф***4 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
