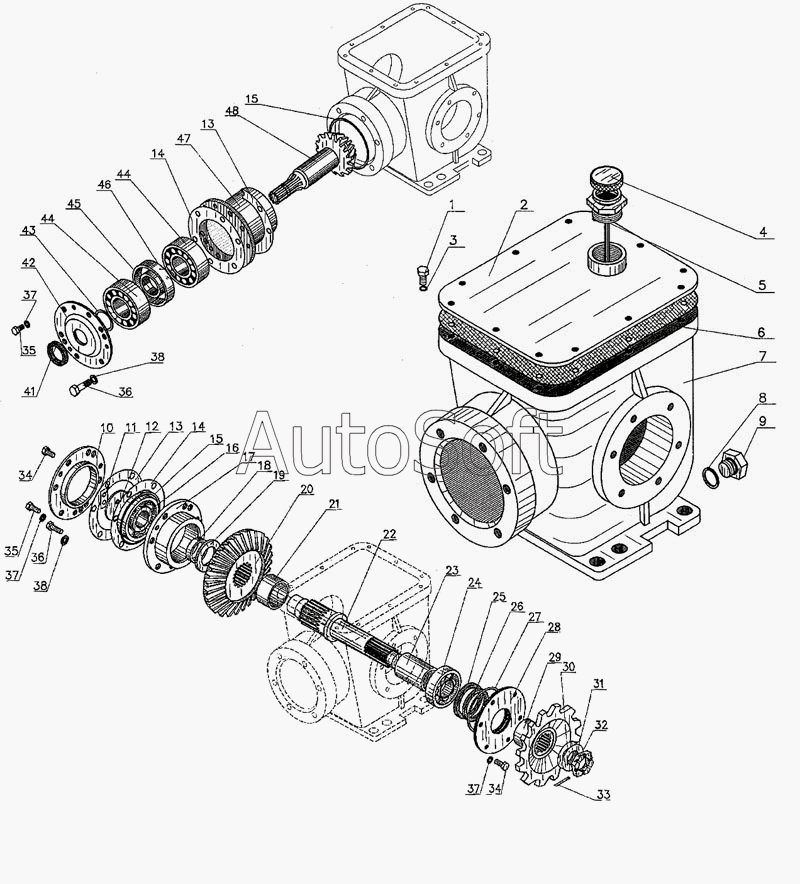

Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Редуктор угловой ФДН-500.06.01.000
37
37
37
24
25
26
27
30
31
32
33
34
34
35
35
36
36
23
38
38
41
42
43
44
44
45
46
47
48
28
29
12
1
2
3
4
5
6
7
8
9
10
11
13
13
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФДН-500.06.01.000 | Ф***0 | Редуктор угловой | |
| 1 | Б***] | Болт М10-8gх25.36 | |
| 2 | Ф***0 | Крышка | |
| 3 | Ш***] | Шайба пружинная 10.65 Г | |
| 4 | Б***2 | Крышка | |
| 5 | Ф***0 | Маслоуказатель | |
| 6 | Ф***1 | Прокладка | |
| 7 | Ф***2 | Корпус | |
| 8 | Э***1 | Прокладка | |
| 9 | Э***0 | Пробка | |
| 10 | Ф***0 | Крышка | |
| 11 | Ф***7 | Планка отгибная | |
| 12 | Ф***5 | Шайба | |
| 13 | Ф***3 | Прокладка (набор) | |
| 14 | Ф***9 | Прокладка | |
| 15 | К***] | Кольцо 145х155х58 | |
| 16 | П***] | Подшипник 410 | |
| 17 | Ф***4 | Стакан | |
| 18 | Ф***5 | Втулка | |
| 19 | Ф***6 | Шайба | |
| 20 | Э***2 | Шестерня | |
| 21 | Ф***3 | Втулка | |
| 22 | Ф***2 | Вал | |
| 23 | Ф***7 | Втулка дистанционная | |
| 24 | П***] | Подшипник 311 | |
| 25 | М***] | Манжета 1-75х100-1 | |
| 26 | К***] | Кольцо войлочное СП 93-74-7 | |
| 27 | К***] | Кольцо 120х130х58 | |
| 28 | Ф***8 | Крышка | |
| 29 | Ф***9 | Звездочка | |
| 30 | Ф***2 | Прокладка | |
| 31 | Ф***1 | Шайба | |
| 32 | Ф***0 | Гайка | |
| 33 | Ш***] | Шплинт 5х80 | |
| 34 | Б***] | Болт М12-8gх25.36 | |
| 35 | Б***] | Болт М12-8gх20.36 | |
| 36 | Б***] | Болт М16-8gх45.36 | |
| 37 | Ш***] | Шайба пружинная12.65Г | |
| 38 | Ш***] | Шайба пружинная16.65Г | |
| 41 | М***] | Манжета 1-50х70-1 | |
| 42 | Ф***6 | Крышка | |
| 43 | К***] | Кольцо В-60 | |
| 44 | П***] | Подшипник 3612 | |
| 45 | Ф***8 | Втулка | |
| 46 | Ф***7 | Втулка | |
| 47 | Ф***5 | Стакан | |
| 48 | Ф***1 | Вал-шестерня коническая |
