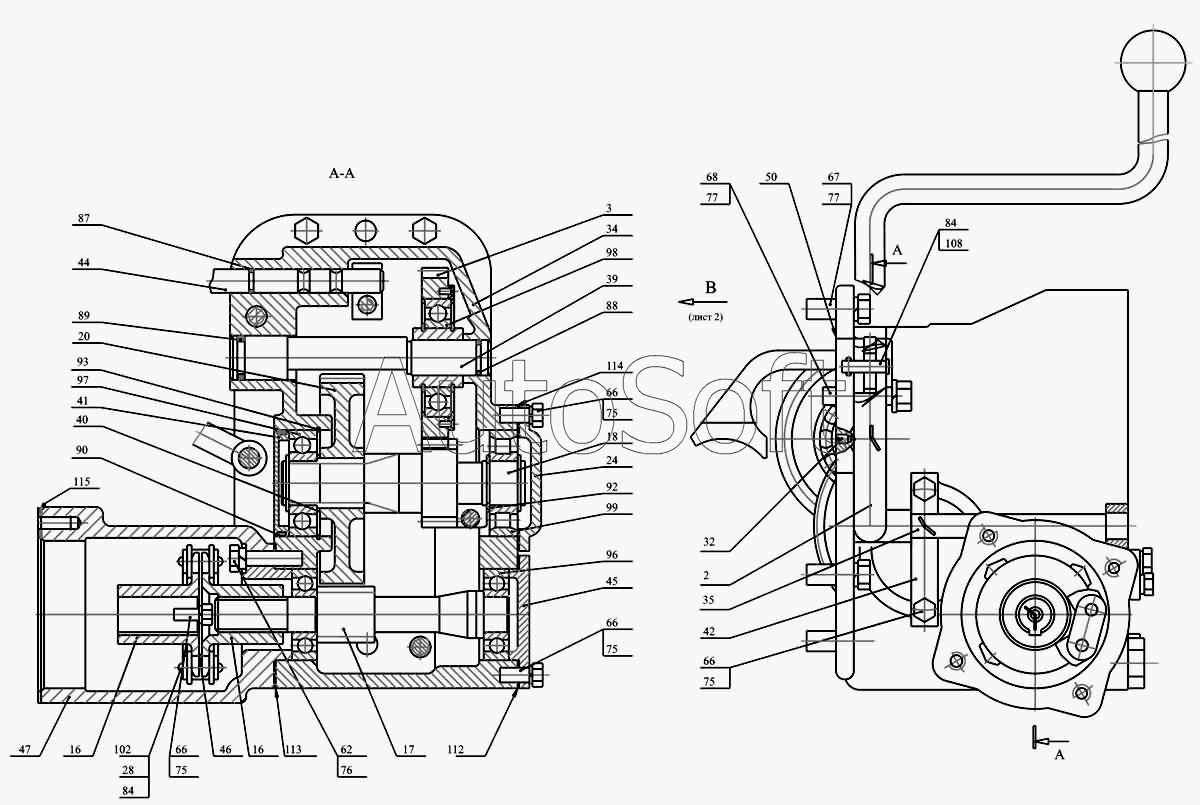

Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Ходоуменьшитель ЭТЦ-1609.31.00.000
93
66
66
66
66
67
68
75
75
75
75
76
77
77
84
84
87
88
89
90
92
62
96
97
98
99
102
108
112
113
114
115
39
2
3
16
16
17
18
20
24
28
32
34
35
40
41
42
44
45
46
47
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭТЦ-1609.31.00.000 | Э***0 | Ходоуменьшитель | |
| 1 | Э***0 | Болт | |
| 2 | Э***0 | Рычаг | |
| 3 | 1***0 | Шестерня | |
| 16 | Э***1 | Полумуфта | |
| 17 | Э***2 | Вал-шестерня | |
| 18 | Э***3 | Вал-шестерня | |
| 20 | Э***5 | Шестерня | |
| 24 | Э***9 | Крышка | |
| 28 | Э***3 | Палец | |
| 31 | Э***6 | Вилка | |
| 32 | Э***7 | Винт | |
| 34 | Э***8 | Корпус | |
| 35 | Э***3 | Ось | |
| 36 | Э***4 | Рычаг верхний | |
| 39 | 0***3 | Ось | |
| 40 | 0***1 | Кольцо | |
| 41 | 0***2 | Крышка | |
| 42 | 0***3 | Планка | |
| 44 | 0***5 | Шток | |
| 45 | 0***7 | Крышка | |
| 46 | 0***2 | Шайба | |
| 47 | 0***4 | Стакан | |
| 48 | 0***6 | Крышка | |
| 49 | 0***7 | Прокладка | |
| 50 | 0***8 | Прокладка | |
| 51 | 0***6 | Пружина | |
| 52 | Э***7 | Пробка | |
| 53 | Э***8 | Прокладка | |
| 62 | Б***] | Болт М10х35.36 | |
| 63 | Б***] | БолтМ12х1.25х30.36 | |
| 66 | Б***] | Болт М8х20.36 | |
| 67 | Б***] | Болт М12х35.36 | |
| 68 | Б***] | Болт М12х65.36 | |
| 71 | Г***] | Гайка М16.5 | |
| 75 | Ш***] | Шайба 8.65Г | |
| 76 | Ш***] | Шайба 10.65Г | |
| 77 | Ш***] | Шайба 12.65Г | |
| 84 | Ш***] | Шплинт 2х16 | |
| 87 | К***] | Кольцо 012-016-25-2-2 | |
| 88 | К***] | Кольцо 020-025-30-2-2 | |
| 89 | К***] | Кольцо 024-030-36-2-2 | |
| 90 | К***] | Кольцо 066-072-36-2-2 | |
| 92 | К***] | Кольцо В30 | |
| 93 | К***] | Кольцо В72 | |
| 96 | П***] | Подшипник 305 | |
| 97 | П***] | Подшипник 306 | |
| 98 | П***] | Подшипник 208К | |
| 99 | П***] | Подшипник 102306 | |
| 100 | Ш***] | Шарик Б 7.938-200 | |
| 102 | Ц***] | Цепь ПР-25,4-6000 L=8 звеньев | |
| 108 | О***] | Ось 6-8В12х30.45 | |
| 112 | Н***9 | Прокладка 3.2.63.80 | |
| 113 | Н***8 | Прокладка 3.63.80 | |
| 114 | Н***3 | Прокладка 3.3.73.90 | |
| 115 | Н***6 | Прокладка 6.102.125 | |
| 118 | У***1 | Прокладка 12 | |
| 120 | 1***0 | Ручка 11 П40МНБ-64 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
