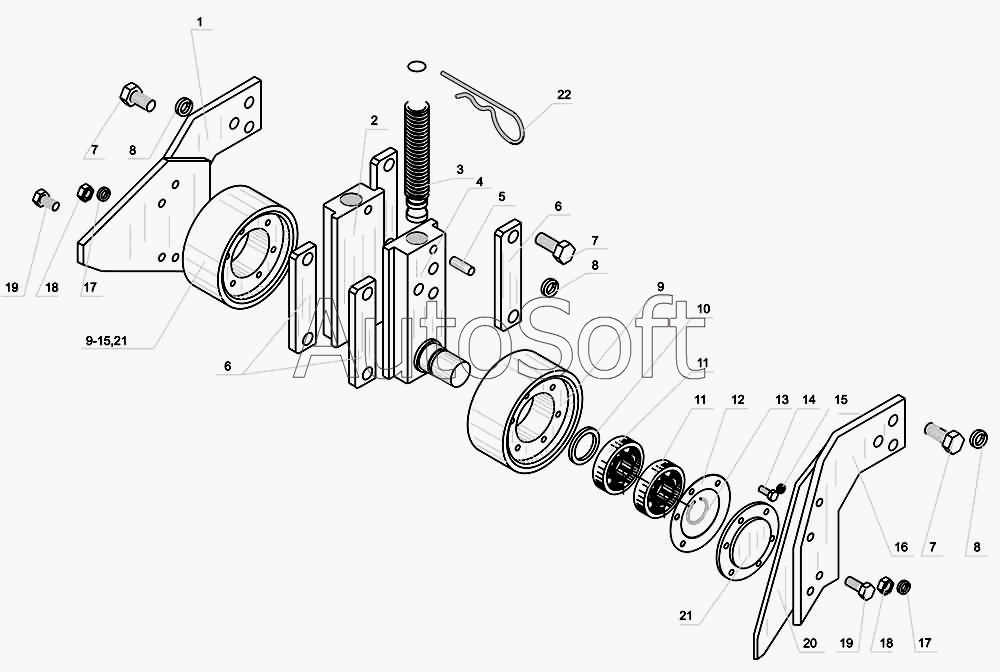

Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Установка катков опорных ФДН-500.08.00.000
22
1
2
3
4
5
6
6
7
7
7
8
8
8
9
9
10
11
11
12
13
14
15
15
16
18
18
17
17
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФДН-500.08.00.000 | Ф***0 | Установка катков опорных | |
| 1 | Ф***9 | Опора правая | |
| 2 | Ф***0 | Ступица правая | |
| 3 | Ф***1 | Винт регулировочный | |
| 4 | Ф***0 | Ступица левая | |
| 5 | Ф***5 | Штифт | |
| 6 | Ф***4 | Пластина | |
| 7 | Б***] | Болт М16-8дх35.36 | |
| 8 | Ш***] | Шайба 16.65Г | |
| 9 | Ф***2 | Каток | |
| 10 | У***1 | Кольцо СП-52-39-5 | |
| 11 | П***] | Подшипник 207 | |
| 12 | Ф***6 | Прокладка | |
| 13 | Ф***7 | Кольцо запорное | |
| 14 | Б***] | Болт М8-8дх20.36 | |
| 15 | Ш***] | Шайба 8.65Г | |
| 16 | Ф***8 | Опора левая | |
| 17 | Ш***] | Шайба 12.65Г | |
| 18 | Г***] | Гайка М12-5 | |
| 19 | Б***] | Болт М12-8дх40.36 | |
| 20 | Ф***0 | Отбойник | |
| 21 | Ф***3 | Крышка | |
| 22 | 1***9 | Шплинт |
