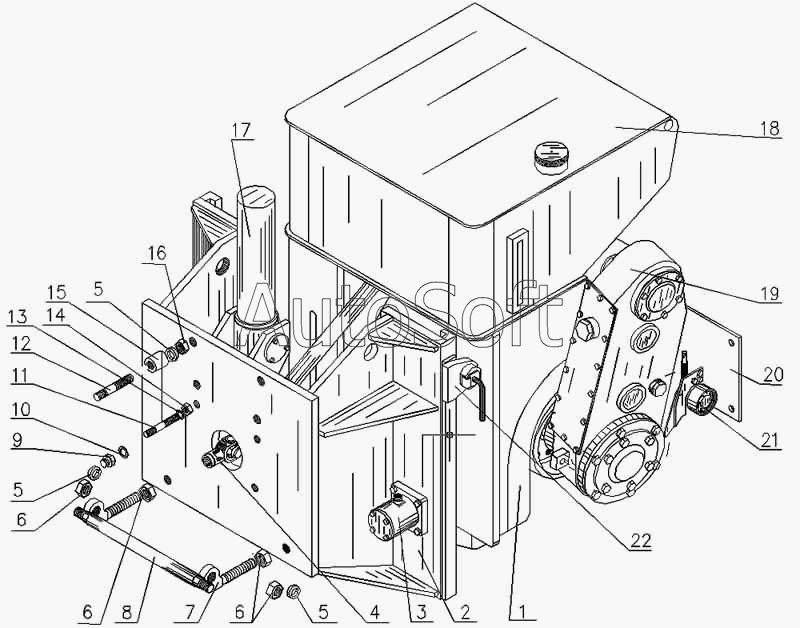

Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Фреза дорожная навесная ФДН-500.00.00.000
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
6
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФДН-500.00.00.000 | Ф***0 | Фреза дорожная навесная | |
| 1 | Ф***0 | Корпус фрезы | |
| 2 | Ф***0 | Рама | |
| 3 | Ф***0 | Установка гидроцилиндров | |
| 4 | Ф***0 | Кардан | |
| 5 | Ш***] | Шайба 24.65Г | |
| 6 | Г***] | Гайка М24.5 | |
| 7 | Ф***1 | Стяжка | |
| 8 | Э***9 | Палец | |
| 9 | Э***5 | Пробка | |
| 10 | 0***4 | Прокладка 20 | |
| 11 | Э***9 | Шпилька | |
| 12 | Э***8 | Шпилька | |
| 13 | Ш***6 | Шайба ШП-16 | |
| 14 | Г***5 | Гайка ГШП 1 М16х1,5 | |
| 15 | Э***5 | Втулка | |
| 16 | Э***7 | Гайка | |
| 17 | Ф***0 | Гидросистема | |
| 18 | Ф***0 | Система водообеспечения | |
| 19 | Ф***0 | Трансмиссия | |
| 20 | Ф***0 | Стенка задняя | |
| 21 | Ф***0 | Установка катков опорных | |
| 22 | Ф***0 | Установка фиксатора |
