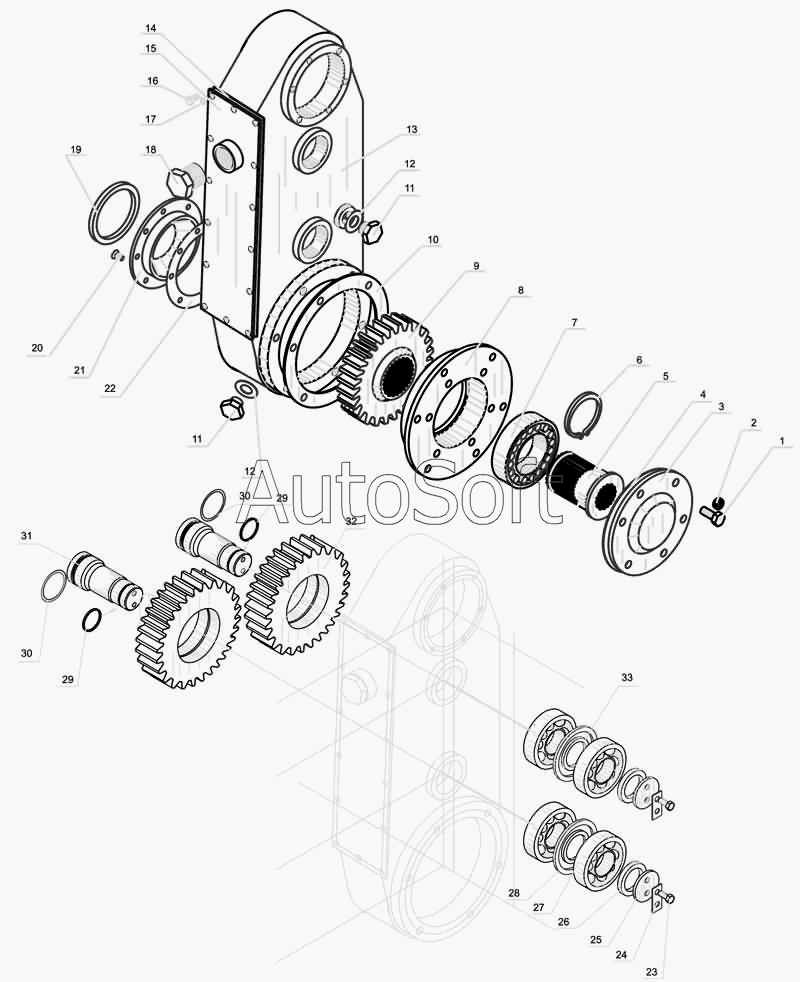

Каталог запасных частей к технике: ДЭЗ ФД-500 (каталог 2006 г). Редуктор бортовой ФДН-500.06.02.000
29
29
30
30
31
32
33
28
14
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФДН-500.06.02.000 | Ф***0 | Редуктор бортовой | |
| 1 | Б***] | Болт М16х30.36 | |
| 2 | Ш***] | Шайба пружинная 16.55Г | |
| 3 | Ф***3 | Крышка | |
| 4 | Ф***4 | Прокладка | |
| 5 | Ф***1 | Втулка шлицевая | |
| 6 | К***] | Кольцо В-90 | |
| 7 | П***] | Подшипник 3518 | |
| 8 | Ф***5 | Обойма | |
| 9 | Ф***2 | Шестерня | |
| 10 | Ф***6 | Прокладка | |
| 11 | Э***0 | Пробка | |
| 12 | Э***1 | Прокладка | |
| 13 | Ф***0 | Корпус редуктора | |
| 14 | Ф***9 | Прокладка | |
| 15 | Ф***0 | Крышка | |
| 16 | Б***] | Болт М10х20.36 | |
| 17 | Ш***] | Шайба пружинная 10.65Г | |
| 18 | Б***1 | Сапун | |
| 19 | К***] | Кольцо войлочное СП-140-118-10 | |
| 20 | В***] | Винт М10х20.36 | |
| 21 | Ф***3 | Прокладка (набор) | |
| 22 | Ф***7 | Прокладка | |
| 23 | Б***] | Болт М10х25.36 | |
| 24 | Ф***3 | Планка отгибная | |
| 25 | Ф***2 | Шайба торцевая | |
| 26 | Ф***1 | Втулка | |
| 27 | П***] | Подшипник 311 | |
| 28 | К***] | Кольцо В-120 | |
| 29 | К***] | Кольцо 045-050-30 | |
| 30 | К***] | Кольцо 060-070-58-22 | |
| 31 | Ф***0 | Ось | |
| 32 | Ф***2 | Шестерня | |
| 33 | Ф***2 | Кольцо | |
| 34 | Б***] | Болт М12х35.36 | |
| 35 | Ш***] | Шайба пружинная 12.65Г | |
| 36 | Ф***6 | Крышка | |
| 37 | Б***] | Болт М12х25.36 | |
| 38 | Ф***5 | Шайба | |
| 39 | П***] | Подшипник 410 | |
| 40 | Ф***2 | Прокладка | |
| 41 | Ф***3 | Обойма | |
| 42 | Ф***8 | Шестерня | |
| 43 | Ф***7 | Шайба | |
| 44 | Ф***9 | Вал | |
| 45 | М***] | Манжета 1.1-75х100-3 | |
| 46 | К***] | Кольцо войлочное СП-93-74-7 | |
| 47 | Ф***8 | Прокладка | |
| 48 | Ф***9 | Крышка | |
| 49 | Ф***6 | Звездочка | |
| 50 | Ф***2 | Прокладка | |
| 51 | Ф***1 | Шайба | |
| 52 | Ф***0 | Гайка | |
| 53 | Ш***] | Шплинт 5х80 | |
| 54 | Ф***7 | Планка отгибная | |
| 55 | Ф***4 | Прокладка |
