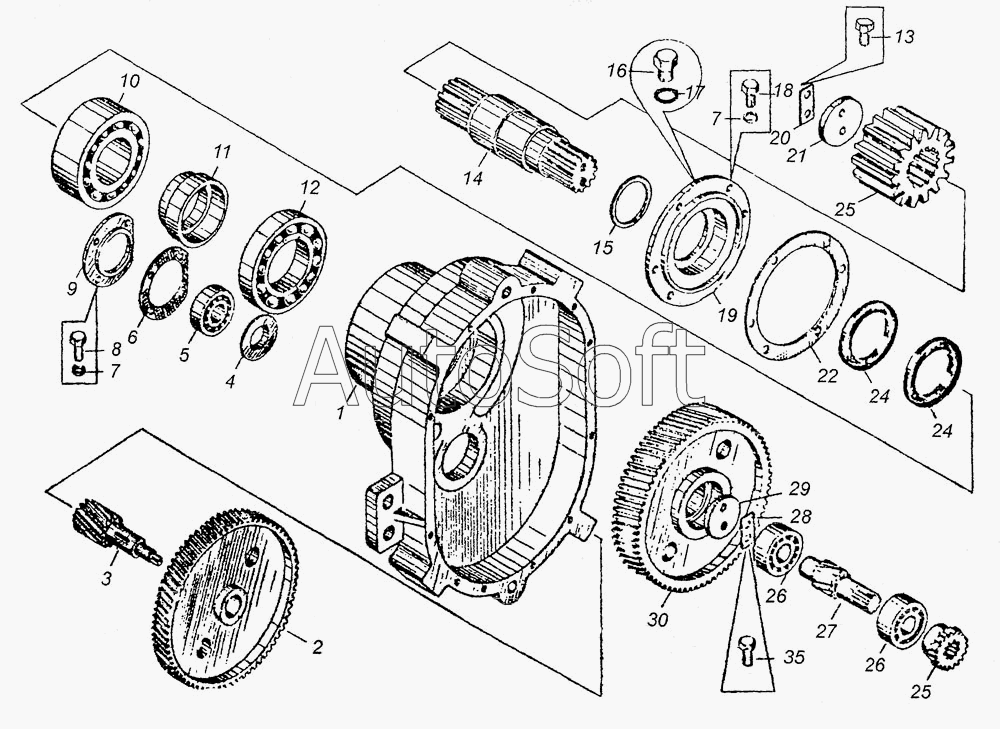

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Механизм поворота КС-3577.28.000
10
19
18
17
16
15
14
13
12
11
20
9
8
7
7
6
5
4
3
2
30
35
1
29
27
26
26
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Нижняя часть корпуса | |
| 2 | К***2 | Колесо зубчатое | |
| 3 | К***2 | Вал-шестерня | |
| 4 | К***5 | Маслоотражатель | |
| 5 | П***] | Подшипник 306 5 | |
| 6 | К***6 | Прокладка | |
| 7 | Ш***] | Шайба 10.65Г.019 | |
| 8 | Б***] | Болт М10х25.46.20.019 | |
| 9 | К***1 | Крышка | |
| 10 | П***] | Подшипник 3614 | |
| 11 | К***6 | Втулка | |
| 12 | П***] | Подшипник 217 | |
| 13 | Б***] | Болт М10х30.46.20.019 | |
| 14 | К***3 | Вал | |
| 15 | К***4 | Шайба регулировочная | |
| 16 | К***9 | Пробка | |
| 17 | К***1 | Прокладка | |
| 18 | Б***] | Болт М1 0х25.46.20.019 | |
| 19 | К***7 | Крышка | |
| 20 | П***9 | Планка закрепительная 55х25.019 | |
| 21 | Ш***9 | Шайба упорная 70.019 | |
| 22 | К***8 | Прокладка | |
| 23 | К***2 | Шестерня | |
| 24 | М***] | Манжета 12-75х100-1 | |
| 25 | К***4 | Полумуфта внутренняя | |
| 26 | П***] | Подшипник 1606 | |
| 27 | К***1 | Вал шестерня | |
| 29 | К***5 | Шайба | |
| 30 | К***2 | Колесо зубчатое | |
| 31 | К***6 | Прокладка | |
| 32 | К***1 | Верхняя часть корпуса | |
| 33 | Б***] | Болт М10х35.46.20.019 | |
| 34 | К***4 | Прокладка | |
| 35 | Б***9 | Болт М10х30.46.20.019 | |
| 36 | К***1 | Крышка | |
| 37 | М***] | Манжета 1,2-70х95-1 | |
| 38 | К***8 | Ось | |
| 39 | К***0 | Колодка | |
| 40 | Ш***] | Шайба 12.02.019 | |
| 41 | К***7 | Рычаг | |
| 42 | К***0 | Траверса | |
| 43 | Ш***] | Шплинт 4х32.016 | |
| 44 | К***0 | Тяга | |
| 45 | К***4 | Гайка специальная | |
| 46 | К***0 | Тяга | |
| 47 | Г***] | Гайка М12.5.019 | |
| 48 | К***7 | Пружина | |
| 49 | К***3 | Планка | |
| 50 | К***8 | Ось | |
| 51 | К***9 | Втулка | |
| 52 | К***7 | Основание | |
| 53 | О***] | Ось 6-12х80.45ЦЭХр | |
| 54 | Ш***] | Шайба 8.65Г.019 | |
| 55 | К***1 | Размыкатель | |
| 56 | М***] | Манжета 3-32х20-6 | |
| 57 | К***1 | Крышка | |
| 58 | К***6 | Шкив тормозной | |
| 59 | К***5 | Фланец | |
| 60 | Б***] | Болт М16х45.46.20.019 | |
| 61 | Ш***] | Шайба 16.65Г.019 | |
| 62 | К***1 | Кольцо | |
| 63 | Г***0 | Гидромотор 310.112-00 | |
| 64 | К***1 | Шток | |
| 65 | К***3 | Вилка | |
| 66 | К***4 | Ось | |
| 67 | Ш***] | Шайба 10.01.026 | |
| 68 | К***0 | Рычаг | |
| 69 | К***1 | Втулка | |
| 70 | О***] | Ось 6-10х40.20 | |
| 71 | Ш***] | Шплинт 2,5х20.016 | |
| 72 | К***9 | Ось | |
| 73 | К***0 | Кронштейн | |
| 74 | К***1 | Планка | |
| 75 | Б***] | Болт М8х20.46.20.019 | |
| 76 | Г***] | Гайка М12.лев.5.019 | |
| 77 | Г***] | Гайка М16.5.019 | |
| 78 | Ш***] | Штифт 16М6Х40 |
