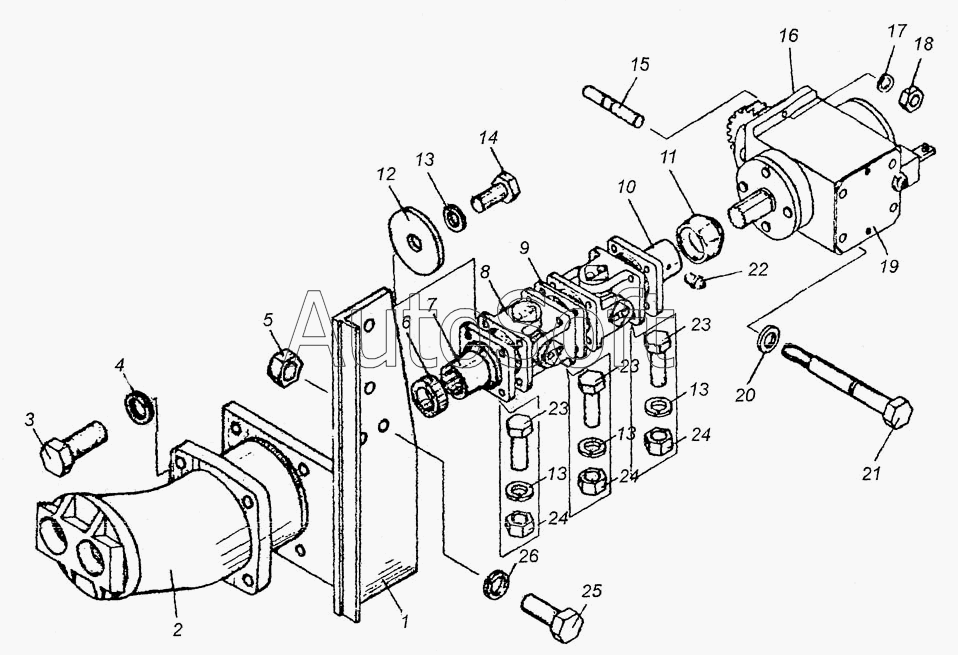

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Привод насоса КС-3577.14.000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | 3***0 | Гидромотор | |
| 3 | Б***] | Болт 1,116х50.46.019 | |
| 4 | Ш***] | Шайба 16.65Г | |
| 5 | Г***] | Гайка М14 | |
| 6 | К***6 | Кольцо | |
| 7 | К***7 | Фланец | |
| 8 | К***0 | Кардан | |
| 9 | К***8 | Пластина | |
| 10 | К***3 | Фланец | |
| 11 | К***4 | Муфта защитная | |
| 12 | К***6 | Шайба | |
| 13 | Ш***] | Шайба 12.65Г | |
| 14 | Б***] | Болт М12х25.46.019 | |
| 15 | Ш***9 | Шпилька М10х50.03.019 | |
| 16 | К***2 | Прокладка | |
| 17 | Ш***] | Шайба 10.65Г | |
| 18 | Г***] | Гайка М10.5.019 | |
| 19 | К***0 | Коробка отбора мощности | |
| 20 | К***1 | Шайба | |
| 21 | К***9 | Болт специальный | |
| 22 | М***] | Масленка 1,2Ц6Хр | |
| 23 | Б***] | Болт М12х1,25х40.46.019 | |
| 24 | Г***] | Гайка М12х1,25.5.019 | |
| 25 | Б***] | Болт М14х45.46.019 | |
| 26 | Ш***] | Шайба 14.65Г |
