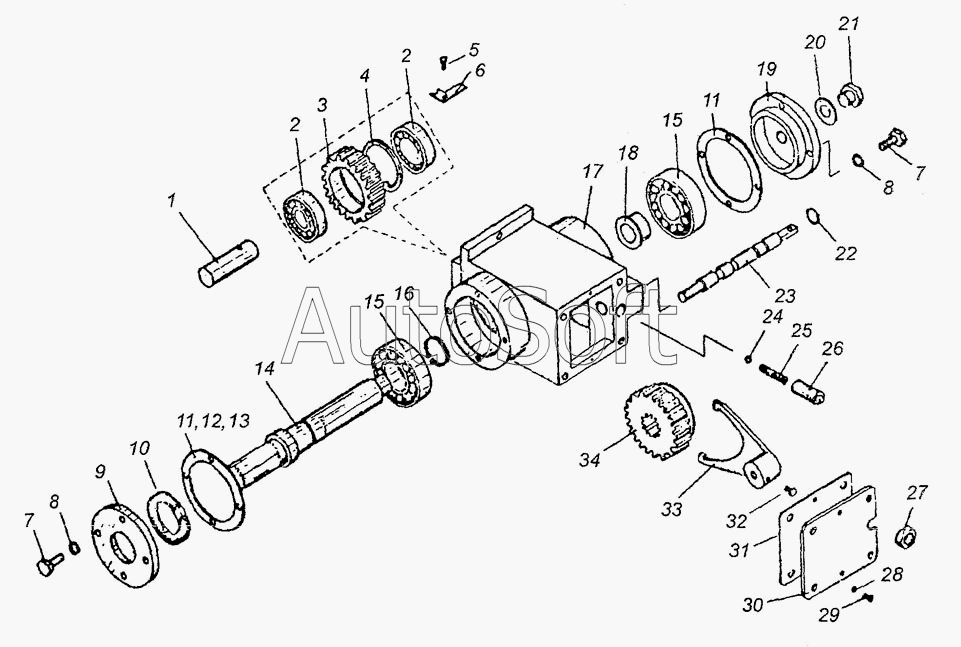

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Коробка отбора мощности КС-3577.14.100-1
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
2
3
4
5
6
7
7
8
8
9
1
11
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | П***] | Подшипник № 306 | |
| 3 | К***6 | Колесо зубчатое | |
| 4 | К***] | Кольцо Б70 | |
| 5 | Б***] | Болт М6х20.46.019 | |
| 6 | Ш***] | Шайба 6.01,019 | |
| 7 | Б***] | Болт М8х25.46.019 | |
| 8 | Ш***] | Шайба 8.65Г.019 | |
| 9 | К***1 | Крышка | |
| 10 | М***] | Манжета 1,2-50х70-1 | |
| 11 | К***2 | Прокладка | |
| 12 | К***9 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***1 | Вал | |
| 15 | П***] | Подшипник № 308А | |
| 16 | К***] | Кольцо Б40 | |
| 17 | К***4 | Корпус | |
| 18 | К***9 | Втулка | |
| 19 | К***8 | Крышка | |
| 20 | К***5 | Прокладка | |
| 21 | К***4 | Заглушка | |
| 22 | К***] | Кольцо 016-020-25-2-2 | |
| 23 | К***3 | Шток | |
| 24 | Ш***] | Шарик 6-У 9,922 | |
| 25 | К***2 | Пружина | |
| 26 | К***4 | Винт | |
| 27 | Г***] | Гайка М16.5.019 | |
| 28 | Ш***] | Шайба 6.65Г.019 | |
| 29 | Б***] | Болт М6х16.46.019 | |
| 30 | К***6 | Крышка | |
| 31 | К***7 | Прокладка | |
| 32 | К***7 | Болт специальный | |
| 33 | К***8 | Вилка | |
| 34 | К***2 | Колесо зубчатое |
