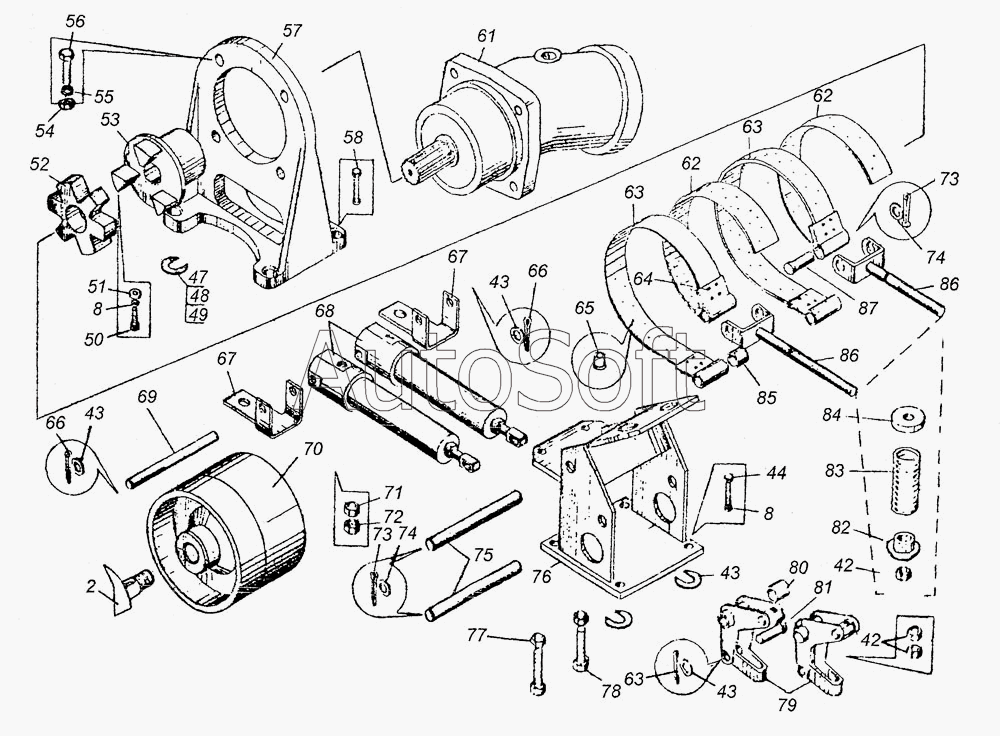

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Лебедка КС-3577.26.000-3
54
65
64
63
63
62
62
61
58
57
56
55
66
66
66
53
52
51
50
49
48
47
44
77
87
86
86
85
84
83
82
81
80
79
78
43
43
43
43
76
75
74
74
73
73
72
71
70
69
68
67
67
8
8
2
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Лента ЭМИ6х90 45х460 [ГОСТ 15960-79] | Л***] | Лента ЭМИ6х90 45х460 | |
| Трубка латунная L=12мм [ГОСТ 494-76] | Т***] | Трубка латунная L=12мм | |
| 1 | К***4 | Плита | |
| 2 | Р***] | Редуктор Ц2У-250-31,5 | |
| 3 | Г***] | Гайка М24,5.019 | |
| 4 | Ш***] | Шайба 24.65Г.019 | |
| 5 | Ш***] | Шайба 24.02.019 | |
| 6 | Б***] | Болт М24х110.46.019 | |
| 7 | Б***] | БолтМ12х40.46.019 | |
| 8 | Ш***] | Шайба М12.65Г.019 | |
| 9 | Ш***] | Штифт 12м 6х30 | |
| 10 | К***3 | Полумуфта зубчатая | |
| 11 | К***9 | Шайба | |
| 12 | К***8 | Гайка | |
| 13 | К***3 | Полумуфта зубчатая | |
| 14 | П***] | Подшипник 1224Л | |
| 15 | К***4 | Заглушка | |
| 16 | К***1 | Шайба | |
| 17 | К***5 | Манжета | |
| 18 | К***6 | Трубка | |
| 19 | 1***0 | Прокладка | |
| 20 | К***3 | Гайка | |
| 21 | К***2 | Корпус | |
| 22 | Г***] | Гайка М14х1,5.04.019 | |
| 23 | В***] | Винт М4х8.46.019 | |
| 24 | Ш***] | Шайба 8.01.019 | |
| 25 | Ш***] | Шплинт 2х20.016 | |
| 26 | К***3 | Ролик | |
| 27 | К***2 | Палец | |
| 28 | К***] | Кольцо 18215 | |
| 29 | К***5 | Барабан | |
| 30 | К***3 | Ось | |
| 31 | К***1 | Крышка | |
| 32 | Ш***] | Шайба 8.65Г.019 | |
| 33 | Г***] | Гайка М8.5.019 | |
| 34 | П***] | Подшипник 3610 | |
| 35 | К***2 | Кронштейн | |
| 36 | К***6 | Крышка | |
| 37 | Б***] | Болт М8х60.46.019 | |
| 38 | Б***] | Болт М20х90.46.019 | |
| 39 | Ш***] | Шайба 20.65Г.019 | |
| 40 | Г***] | Гайка М20.5.019 | |
| 41 | К***3 | Кронштейн | |
| 42 | Г***] | Гайка М12.5.019 | |
| 43 | Ш***] | Шайба 12.01.019 | |
| 44 | Б***] | Болт М12х65.46.019 | |
| 45 | К***3 | Кронштейн | |
| 46 | К***0 | Ограничитель опускания крюка | |
| 47 | К***3 | Прокладка | |
| 48 | К***1 | Прокладка | |
| 49 | К***2 | Прокладка | |
| 50 | Б***] | Болт М12х25.46.019 | |
| 51 | К***6 | Шайба | |
| 52 | К***3 | Звездочка | |
| 53 | К***4 | Полумуфта | |
| 54 | Г***] | Гайка М16.5.019 | |
| 55 | Ш***] | Шайба 16.65Г.019 | |
| 56 | Б***] | Болт М16х65.46.01 | |
| 57 | К***7 | Кронштейн | |
| 58 | К***8 | Болт | |
| 59 | К***1 | Шайба | |
| 60 | Г***] | Гайка М16.5.019 | |
| 61 | Г***0 | Гидромотор 303.112-10 | |
| 62 | К***2 | Накладка | |
| 63 | К***1 | Лента | |
| 64 | К***3 | Петля | |
| 65 | З***8 | Заклепка трубчатая 6х8 | |
| 66 | Ш***] | Шплинт 3,2х20.016 | |
| 67 | К***5 | Основание | |
| 68 | К***1 | Размыкатель | |
| 69 | О***] | Ось 1,2х12х180, 45U9Хр | |
| 70 | К***3 | Шкив | |
| 71 | Г***] | Гайка М24Х2.5.019 | |
| 72 | К***3 | Гайка | |
| 73 | Ш***] | Шплинт 4,0х25.016 | |
| 74 | Ш***] | Шайба 16.02.019 | |
| 75 | О***] | Ось 1,2-16х180, 45. ЦЭХр | |
| 76 | К***0 | Кронштейн | |
| 77 | Г***9 | Гайка М10.5.019 | |
| 78 | В***] | Винт М10х50.14Н.019 | |
| 79 | К***0 | Рычаг | |
| 80 | К***6 | Кольцо | |
| 81 | О***] | Ось 6-12х45.20. ЦЭХр | |
| 82 | К***8 | Втулка | |
| 83 | К***1 | Пружина | |
| 84 | К***2 | Тарелка | |
| 85 | К***6 | Кольцо | |
| 86 | К***0 | Тяга | |
| 87 | О***] | Ось 6-16х90.45.ЦЭХр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
