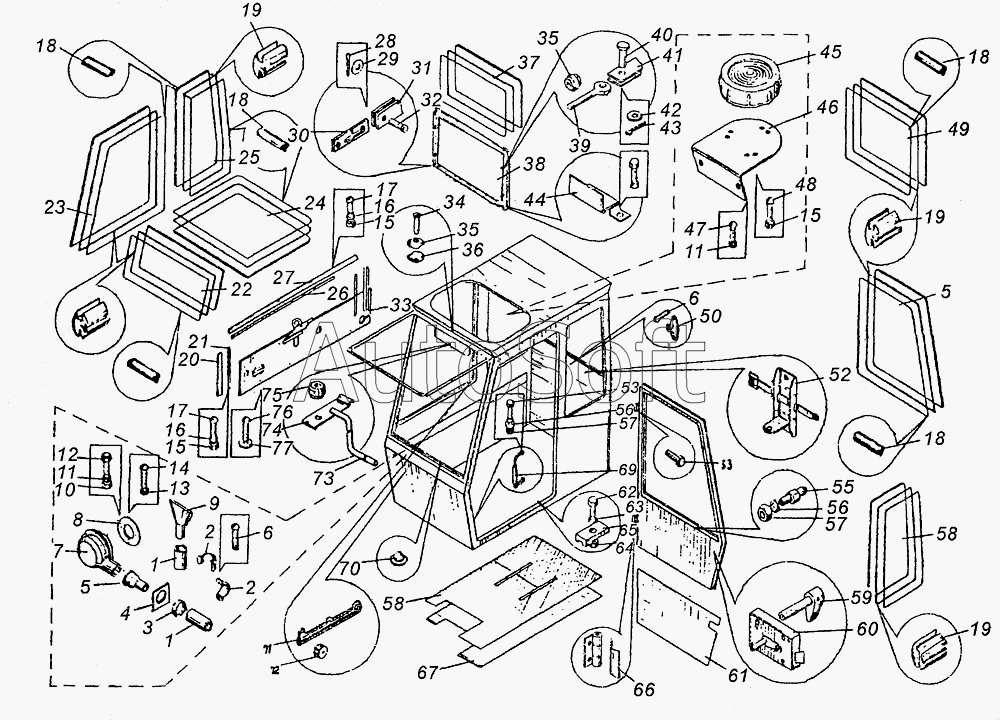

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Установка кабины КС-3577.52.000
48
57
55
53
53
52
50
49
58
47
46
45
44
43
42
41
40
39
67
77
76
75
74
73
72
71
69
68
38
66
65
64
63
62
61
60
59
9
18
18
18
18
17
17
16
16
15
15
15
14
13
12
11
11
10
19
19
19
8
7
6
6
5
4
2
1
28
37
36
35
34
33
32
31
30
29
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Втулка изолирующая 40х7 | В***7 | Втулка изолирующая 40х7 | |
| КС-3577.52.207 | К***7 | Скоба | |
| Пластина лист. ТМКЩ-М-2х65х370 [ГОСТ 7338-77] | П***] | Пластина лист. ТМКЩ-М-2х65х370 | |
| 1 | Р***] | Рукав ВГШ-10-25-40-У L=530 | |
| 2 | К***6 | Скоба | |
| 4 | К***2 | уплотнение | |
| 5 | К***9 | Патрубок | |
| 6 | В***] | Винт 4х16.01.016 | |
| 7 | 5***0 | Вентилятор | |
| 8 | К***8 | Фланец | |
| 9 | К***1 | Насадка | |
| 10 | Г***] | Гайка М6.5.019 | |
| 11 | Ш***] | Шайба 6.65Г.019 | |
| 12 | Б***] | Болт М6х16.46.20.019 | |
| 13 | Ш***] | Шайба 4.65Г.019 | |
| 14 | В***] | Винт М4х10.46.016 | |
| 15 | Г***] | Гайка М5.016 | |
| 16 | Ш***] | Шайба 5.65Г.019 | |
| 17 | В***] | Винт М5х20.46.016 | |
| 18 | У***м | Уплотнитель НТ-9 L= 20 м | |
| 19 | В***м | Вкладыш НТ-8 L= 20 м | |
| 20 | К***3 | уплотнение | |
| 21 | К***6 | Наладка 12х370 | |
| 22 | У***3 | Стекло | |
| 23 | У***5 | Стекло | |
| 24 | У***8 | Стекло | |
| 25 | У***6 | Стекло | |
| 26 | К***8 | Накладка 12х650 | |
| 27 | К***4 | Уплотнитель ПП1 лист ТМКЩ-10 2х65х1305 | |
| 28 | Ш***] | Шплинт 2х16-016 | |
| 29 | Ш***] | Шайба 8.01.019 | |
| 30 | У***2 | Планка | |
| 31 | У***3 | Скоба | |
| 32 | О***] | Ось 22-8Х5х20.20Ц12хр | |
| 33 | К***0 | Панель | |
| 34 | В***] | Винт М4Х25.46.016 | |
| 35 | С***я | Скобочка правая | |
| 36 | С***я | Скобочка левая | |
| 37 | У***4 | Стекло | |
| 38 | У***0 | Люк | |
| 39 | Б***] | Болт 7002-0558 | |
| 40 | О***] | Ось 22-6Хцх20.20Ц12Хр | |
| 41 | У***3 | Скоба | |
| 42 | Ш***] | Шайба 6.01.019 | |
| 43 | Ш***] | Шплинт 1.6х10-016 | |
| 44 | А***7 | Петля | |
| 45 | У***0 | Креномер | |
| 46 | К***7 | Кронштейн | |
| 47 | В***] | Винт М6х12.46.016 | |
| 48 | В***] | Винт М5х16.46.016 | |
| 49 | У***3 | Стекло | |
| 50 | У***1 | Крючок | |
| 51 | У***5 | Стекло | |
| 52 | У***0 | Кронштейн | |
| 53 | Б***] | Болт М10х20.46.019 | |
| 54 | У***0 | Дверь | |
| 54 | У***7 | Фиксатор | |
| 55 | Ш***] | Шайба 10.65Г.019 | |
| 57 | Г***] | Гайка М10.5.019 | |
| 58 | У***6 | Стекло | |
| 59 | У***1 | Ключ | |
| 60 | У***0 | Замок | |
| 61 | У***1 | Облицовка | |
| 62 | Б***] | Болт М12х45.46.20.019 | |
| 63 | Ш***] | Шайба 12.65Г.019 | |
| 64 | Г***] | Гайка М12.5.019 | |
| 65 | К***7 | Прижим | |
| 66 | У***0 | Петля | |
| 67 | К***1 | Коврик | |
| 68 | К***1 | Коврик | |
| 69 | У***0 | Поручень | |
| 71 | К***5 | Направляющая | |
| 72 | К***0 | Гайка | |
| 73 | У***1 | Ось | |
| 74 | У***2 | Скоба | |
| 75 | У***0 | Гайка | |
| 76 | В***] | Винт 4х16.46.016 | |
| 77 | Ш***] | Шайба 4.01.016 |
