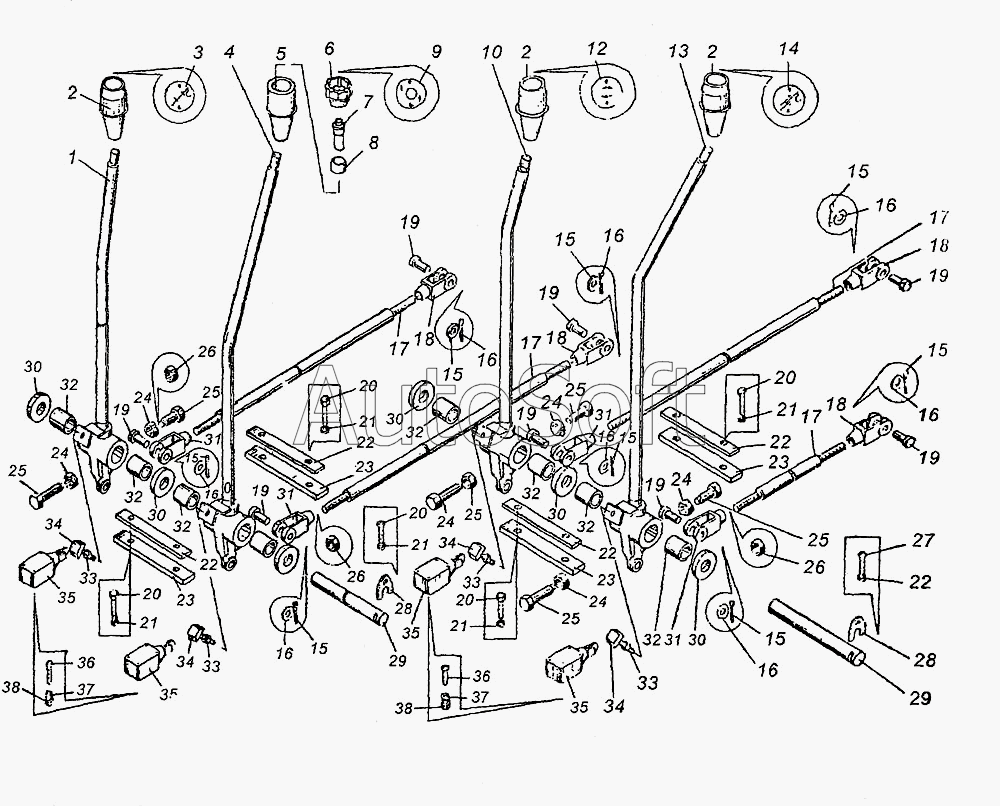

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Приводы управления крановыми операциями КС-3577.70.000
30
30
30
30
30
21
21
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
27
28
28
29
29
20
20
20
20
20
31
31
31
31
32
32
32
32
32
32
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
37
37
38
38
10
2
2
2
3
4
5
6
7
8
9
1
12
13
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рычаг | |
| 2 | К***7 | Ручка | |
| 3 | К***1 | Табличка | |
| 4 | К***0 | Рычаг | |
| 5 | К***1 | Ручка | |
| 6 | К***1 | Втулка | |
| 7 | 1***6 | Кнопка 5К | |
| 8 | К***9 | Втулка | |
| 9 | К***7 | Табличка | |
| 10 | К***0 | Рычаг | |
| 12 | К***1 | Табличка | |
| 13 | К***0 | Рычаг | |
| 14 | К***1 | Табличка | |
| 15 | Ш***] | Шплинт 2,5х16-016 | |
| 16 | Ш***] | Шайба 8.01.019 | |
| 17 | К***0 | Тяга | |
| 18 | В***0 | Вилка М10 | |
| 19 | О***] | Ось Б-8в 12х36.20Ц9Хр | |
| 20 | Б***] | Болт М8х20.46.019 | |
| 21 | Ш***] | Шайба 8.65Г.019 | |
| 22 | У***4 | Планка | |
| 23 | У***2 | Прокладка | |
| 24 | Г***] | Гайка М10х0,75-6Н.5.019 | |
| 25 | В***] | Винт М10х0,75-50.46.019 | |
| 26 | Г***] | Гайка М10.5.019 | |
| 27 | В***] | Винт М8х12.46.019 | |
| 28 | У***7 | Оседержатель | |
| 29 | У***1 | Ось | |
| 30 | У***3 | Сальник | |
| 31 | В***9 | Вилка М10.4.019 | |
| 32 | У***9 | Втулка | |
| 33 | Г***] | Гайка М8.5.019 | |
| 34 | У***0 | Кулачок | |
| 35 | 1***8 | Выключатель ВПК-2111.У2 | |
| 36 | В***] | Винт М5х45.46.016 | |
| 37 | Ш***] | Шайба 5.65Г.016 | |
| 38 | Г***] | Гайка М5.5.016 |
