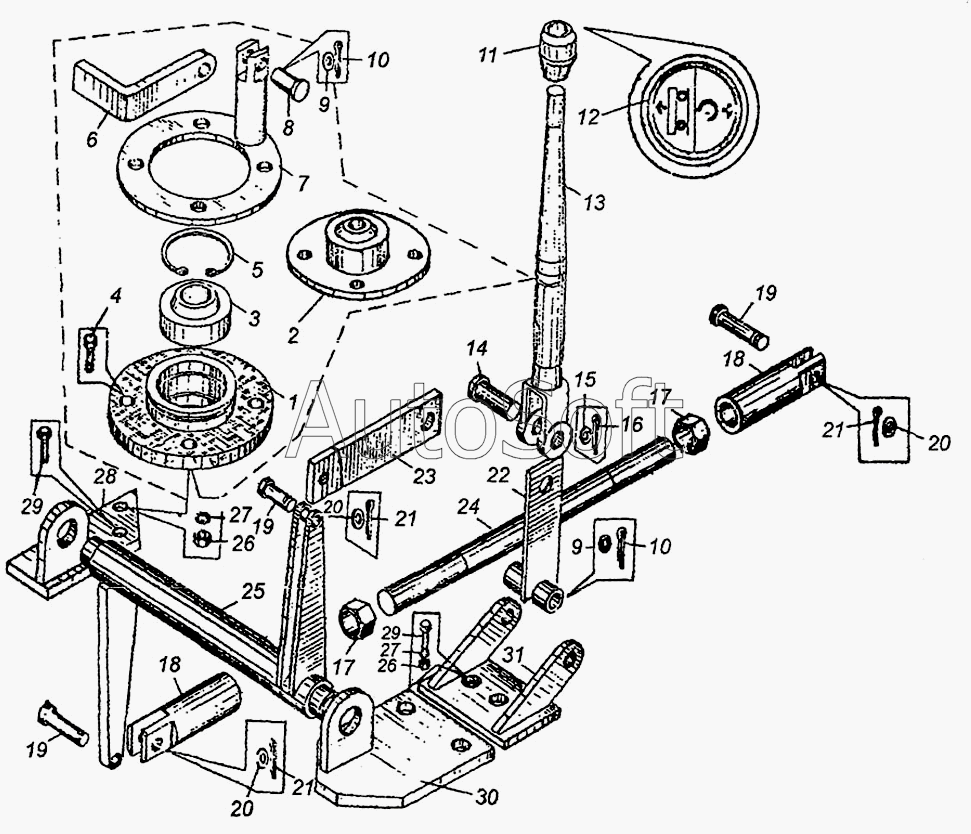

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Управления приводом насоса КС-3577.71.000
16
31
30
29
29
28
27
27
26
26
25
24
23
22
21
21
21
20
20
20
19
19
19
18
18
17
17
1
15
14
13
12
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***6 | Корпус | |
| 2 | К***3 | Муфта защитная | |
| 3 | П***] | Подшипник 2ШМ-20 | |
| 4 | Г***0 | Болт М10х35.46.019 | |
| 5 | К***] | Кольцо Б47 | |
| 6 | К***3 | Стопор | |
| 7 | К***0 | Кронштейн | |
| 8 | О***] | Ось22-12в12х25.20Ц9Хр | |
| 9 | Ш***] | Шайба 10-01-019 | |
| 10 | Ш***] | Шплинт 2,5х16.20.019 | |
| 11 | К***7 | Ручка | |
| 12 | R***4 | Табличка | |
| 13 | R***0 | Рычаг | |
| 14 | О***] | Ось 22-12в12х36.20Ц9Хр | |
| 15 | Ш***] | Шайба 12.02.019 | |
| 16 | Ш***] | Шплинт 3,2х20.20.019 | |
| 17 | Г***] | Гайка М16.5.019 | |
| 18 | К***2 | Вилка | |
| 19 | О***] | Ось 22-8в 12х25.20Ц9Хр | |
| 20 | Ш***] | Шайба 8.01.019 | |
| 21 | Ш***] | Шплинт 2х20.20.019 | |
| 22 | R***0 | Рычаг | |
| 23 | R***2 | Тяга | |
| 24 | К***1 | Тяга | |
| 25 | К***0 | Рычаг | |
| 26 | Г***] | Гайка М10.5.019 | |
| 27 | Ш***] | Шайба 10.65Г.019 | |
| 28 | К***0 | Кронштейн | |
| 29 | Б***] | Болт М10х30.46.019 | |
| 30 | К***0 | Кронштейн | |
| 31 | К***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
