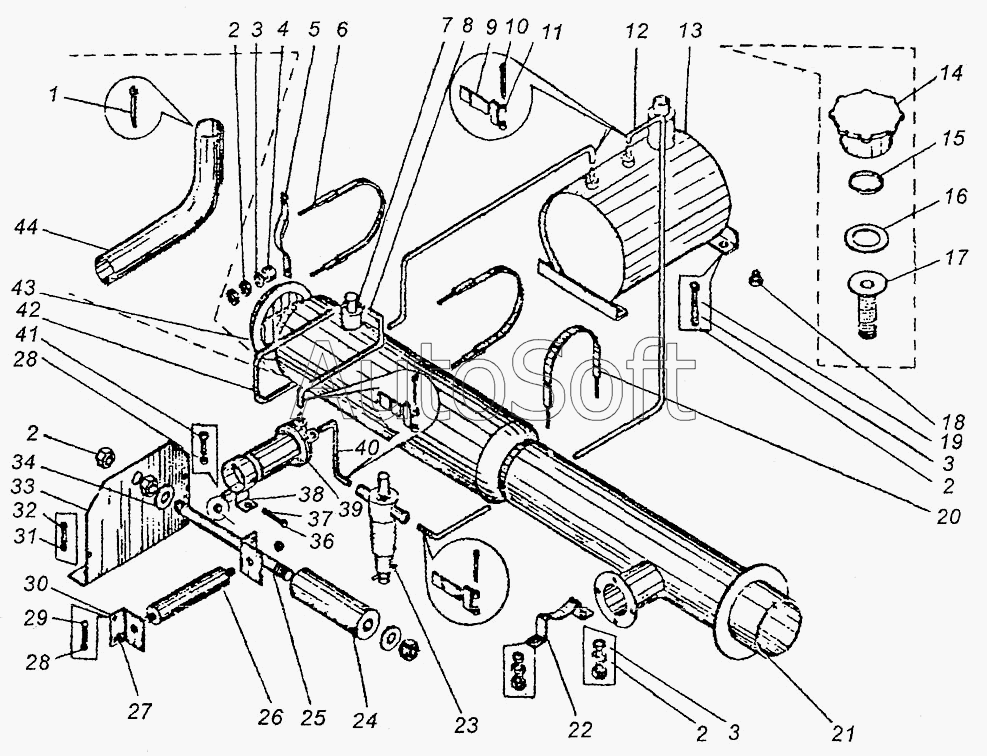

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Установка отопителя КС-3577.55.000
31
21
22
23
24
26
27
28
28
29
30
20
32
33
34
36
37
38
39
40
11
2
2
2
2
3
3
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***] | Шплинт 5х60.016 | |
| 2 | Г***] | Гайка М8.5.019 | |
| 3 | Ш***] | Шайба 8.65Г.019 | |
| 4 | К***8 | Втулка | |
| 5 | К***7 | Скоба | |
| 6 | К***0 | Хомут | |
| 7 | 0***4 | Отопитель | |
| 8 | К***3 | Рукав 6х14-10 ГОСТ 10362-76 L=550 мм | |
| 9 | К***5 | Лента | |
| 10 | Ш***] | Шплинт 4х18.016 | |
| 11 | К***6 | Пряжка | |
| 12 | К***1 | Рукав 6х14-10 ГОСТ 10х2-76 L= 950мм | |
| 13 | К***0 | Бензобак | |
| 14 | К***1 | Крышка | |
| 15 | К***2 | Колпачок | |
| 16 | К***3 | Прокладка | |
| 17 | К***0 | Фильтр в сборе | |
| 18 | П***] | Пробка 2-2 МК12.20Ц9Хр | |
| 19 | Б***] | Болт М8х20.46.019 | |
| 20 | К***0 | Хомут | |
| 21 | К***1 | Воздуховод | |
| 22 | К***2 | Скоба | |
| 23 | 9***0 | Бензоотстойник. Комплект | |
| 24 | К***4 | Резистор ПЭ-50-5Д ОМ | |
| 26 | 0***0 | Сопротивление 0,65 ОМ | |
| 27 | Г***4 | Гайка М4 | |
| 28 | Ш***] | Шайба 4.65Г.016 | |
| 29 | В***Г | Винт М4х8.16Г | |
| 30 | К***н | Кронштейн | |
| 31 | Ш***] | Шайба 6.65Г.019 | |
| 32 | В***] | Винт В1 М6х10.46.019 | |
| 33 | К***1 | Кронштейн | |
| 34 | П***а | Прокладка | |
| 35 | Г***] | Гайка М6.5. 019 | |
| 36 | 2***9 | Болт М6х18 | |
| 37 | Ш***] | Шайба 6.65Г.019 | |
| 38 | К***0 | Кронштейн бензонасоса 015-3080 | |
| 39 | Б***3 | Бензонасос БН203 | |
| 40 | Р***] | Рукав 6х14-10 L=330 мм |
