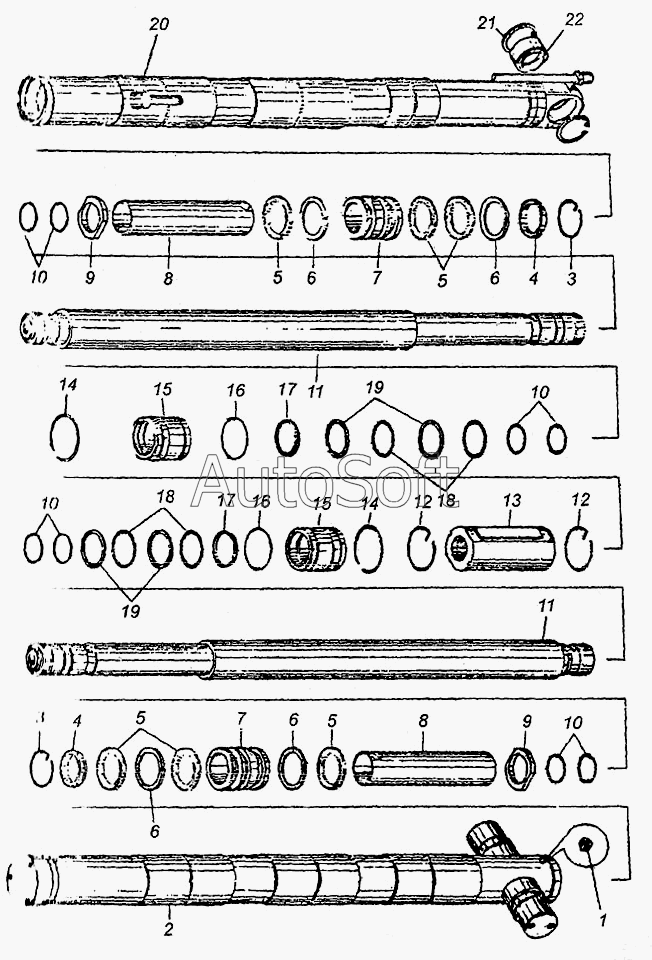

Каталог запасных частей к технике: Угличмаш КС-3577 (2003). Гидроцилиндр У.31.03.000
7
7
6
6
6
6
5
5
5
5
4
4
3
3
2
1
8
8
22
21
20
19
19
18
18
17
17
16
16
15
15
14
14
13
12
12
11
11
10
10
10
10
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***] | Винт М8х10 | |
| 2 | У***1 | Цилиндр | |
| 3 | У***2 | Кольцо замковое | |
| 4 | У***1 | Гайка | |
| 5 | 1***4 | Манжета 100х80-6 | |
| 6 | 1***6 | Кольцо | |
| 7 | У***) | Поршень | |
| 8 | У***5 | Проставка | |
| 9 | У***4 | Кольцо | |
| 10 | К***] | Кольцо 065-070-30-2-2 | |
| 11 | У***1 | Шток | |
| 12 | У***8 | Кольцо замковое | |
| 13 | У***1 | Муфта | |
| 14 | У***3 | Кольцо пружинное | |
| 15 | У***) | Крышка | |
| 16 | К***] | Кольцо 095-100-30-2-2 | |
| 17 | Ц***4 | Грязесъемник | |
| 18 | К***] | Кольцо 080-090-58-2-2 | |
| 19 | Ц***1 | Шайба защитная | |
| 20 | У***0 | Цилиндр | |
| 21 | В***3 | Кольцо | |
| 22 | Ш***8 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
