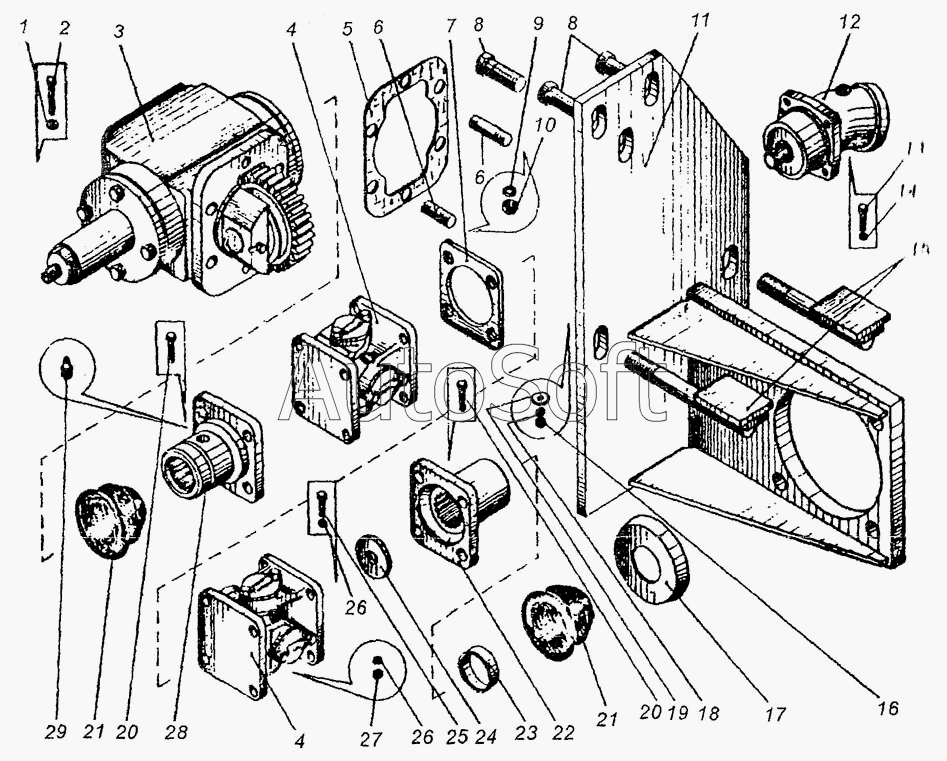

Каталог запасных частей к технике: Угличмаш КС-3577-3. Привод насоса КС-3577-2.14.000
15
29
28
27
26
26
25
24
23
22
21
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***9 | Болт специальный | |
| 2 | К***1 | Шайба | |
| 3 | К***0 | Коробка отбора мощности | |
| 4 | К***0 | Кардан | |
| 5 | К***2 | Прокладка | |
| 6 | Ш***9 | Шпилька М10х50.20.019 | |
| 7 | К***8 | Пластина | |
| 8 | К***6 | Болт | |
| 9 | Ш***] | Шайба 10.65Г | |
| 10 | К***7 | Гайка М10-6Н.5.019 ГОСТ 5915-70 | |
| 11 | К***0 | Кронштейн | |
| 12 | 3***4 | Насос-гидромотор левый | |
| 13 | Б***] | Болт М16-16gх50.46.019 | |
| 14 | Ш***] | Шайба 16.65Г | |
| 15 | К***0 | Прижим | |
| 16 | Г***0 | Гайка М16-6Н.5.019 ГОСТ 5915-70 | |
| 17 | К***5 | Шайба | |
| 18 | Ш***] | Шайба 16.65Г | |
| 19 | К***7 | Шайба 35х17 | |
| 20 | Б***] | Болт М12х1,25-6gх40.46.019 | |
| 21 | К***4 | Муфта защитная | |
| 22 | К***7 | Фланец | |
| 23 | К***6 | Кольцо | |
| 24 | К***6 | Шайба | |
| 25 | Б***] | Болт М12-6gх25.46.019 | |
| 26 | Ш***] | Шайба 12.65Г | |
| 27 | Г***] | Гайка М12х1,25-6Н.5.019 | |
| 28 | К***3 | Фланец | |
| 29 | М***] | Масленка 1,2 Ц6хр |
