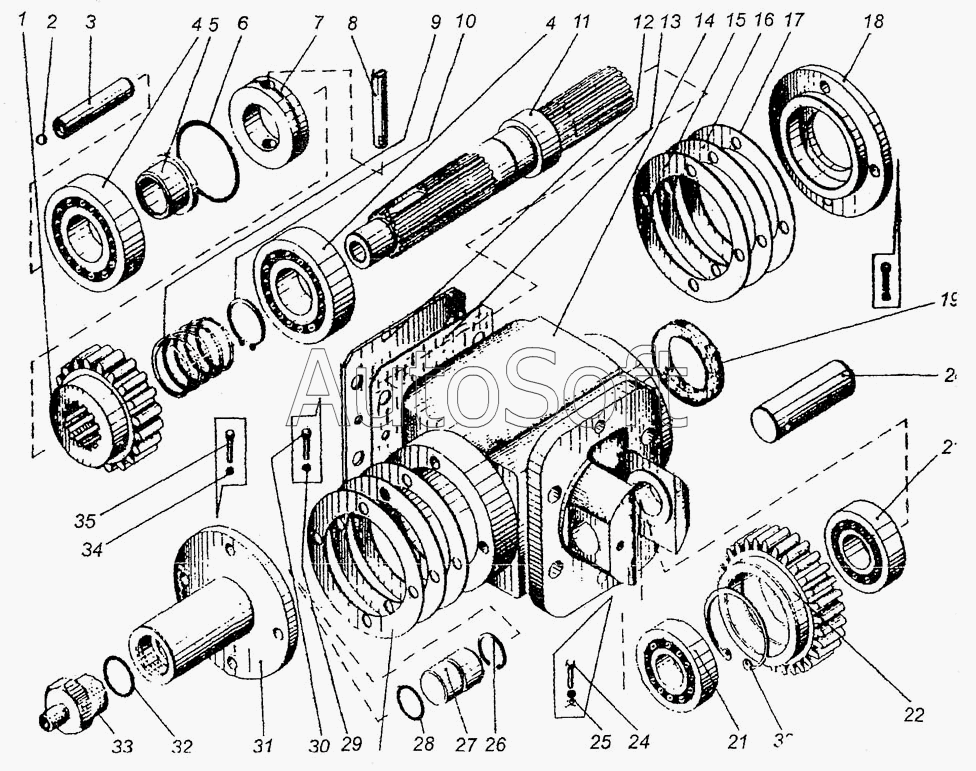

Каталог запасных частей к технике: Угличмаш КС-3577-3. Коробка отбора мощности КС-3577-2.14.100-1
27
19
20
21
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Колесо зубчатое | |
| 2 | Ш***] | Шарик 6-79,922 | |
| 3 | К***4 | Толкатель | |
| 4 | П***] | Подшипник № 308А | |
| 5 | К***9 | Втулка | |
| 6 | К***] | Кольцо 70.11.016 | |
| 7 | К***7 | Втулка | |
| 8 | К***3 | Штифт | |
| 9 | К***2 | Пружина | |
| 10 | К***] | Кольцо В40 | |
| 11 | К***1 | Вал | |
| 12 | К***6 | Крышка | |
| 13 | К***7 | Прокладка | |
| 14 | К***7 | Корпус | |
| 15 | К***2 | Прокладка | |
| 16 | К***9 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***1 | Крышка | |
| 19 | М***] | Манжета 1.1-50х70-1 | |
| 20 | К***5 | Ось | |
| 21 | П***] | Подшипник № 306 К5 | |
| 22 | К***6 | Колесо зубчатое | |
| 23 | К***] | Кольцо В70 | |
| 24 | Б***] | Болт М6-6gх16.46.019 | |
| 25 | Ш***] | Шайба 6.01.019 | |
| 26 | К***] | Кольцо В30 | |
| 27 | К***5 | Поршень | |
| 28 | К***] | Кольцо 025-030-30-2-2 | |
| 29 | К***8 | Шайба | |
| 30 | Б***] | Болт М6-6gх16.46019 | |
| 31 | К***8 | Крышка | |
| 32 | К***] | Кольцо 030-035-30-2-2 | |
| 33 | К***6 | Штуцер | |
| 34 | Ш***] | Шайба 8.65Г.019 | |
| 35 | Б***] | Болт М8-6gх25.46019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
